  一、資料下載

  USR-K7說明書

  USR-K7軟件設計手冊

  USR-K7硬件設計手冊

  M4系列設置軟件

  二、電腦設置

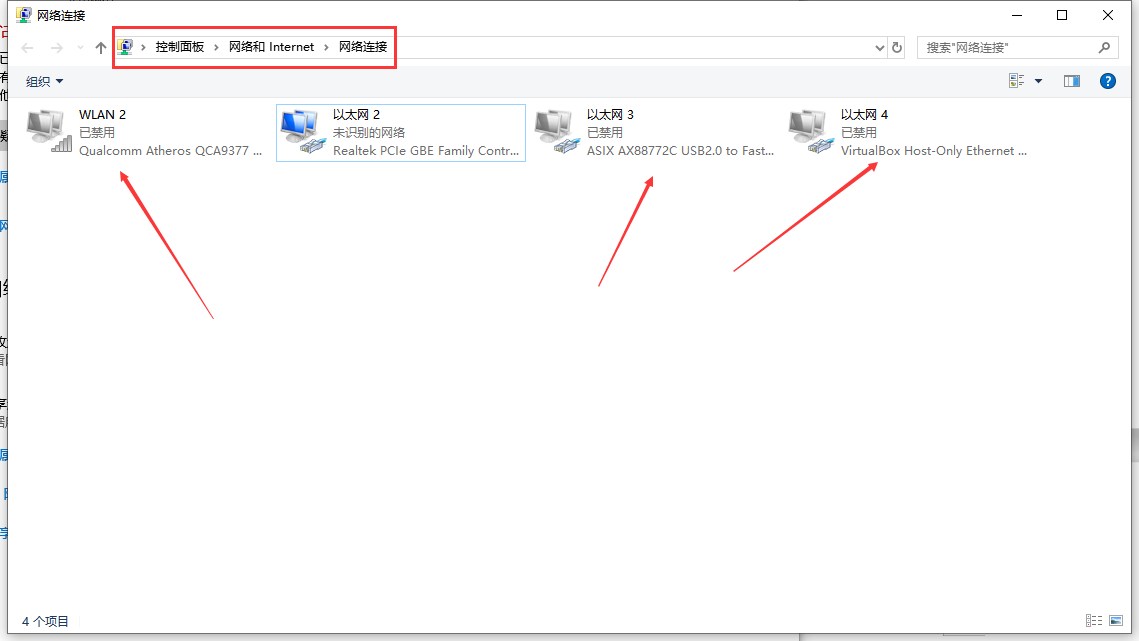

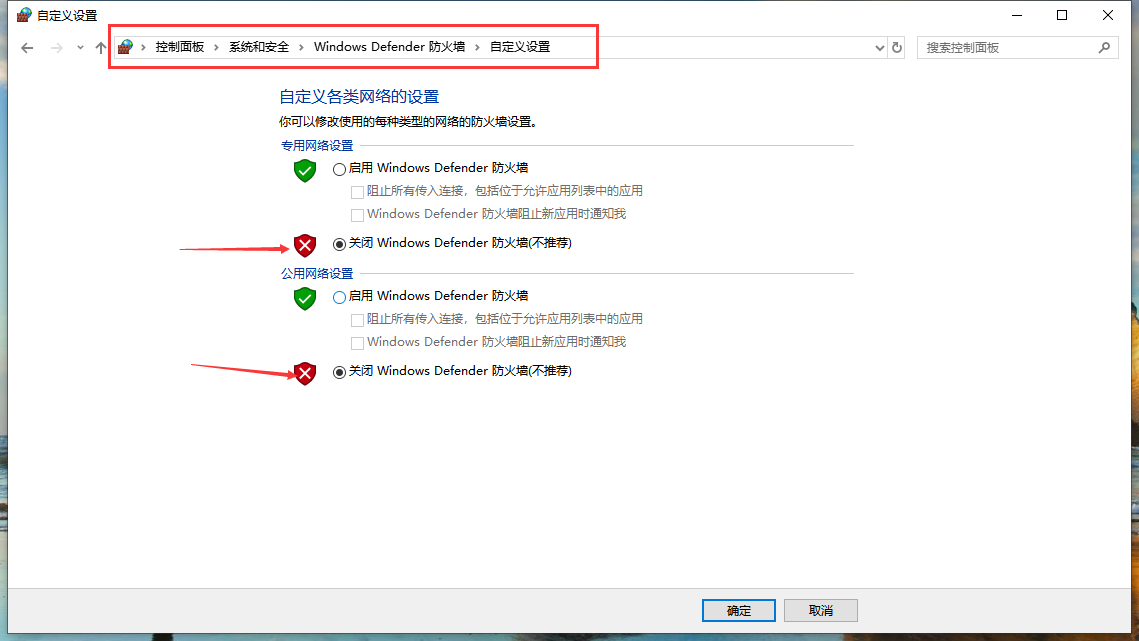

  按路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  三、硬件連接

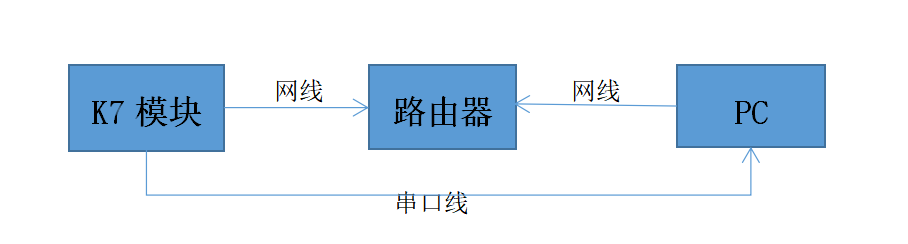

  以太網模塊K7網口用網線連接電腦網口，電腦IP和K7的IP設置同一網段。(或者K7網口用網線接路由器，電腦也連接同一個路由器。K7用串口設置軟件設置DHCP，動態獲取IP)

  靜態IP：

  DHCP獲取ip：

  本次測試是DHCP動態獲取IP。

  四、串口參數設置

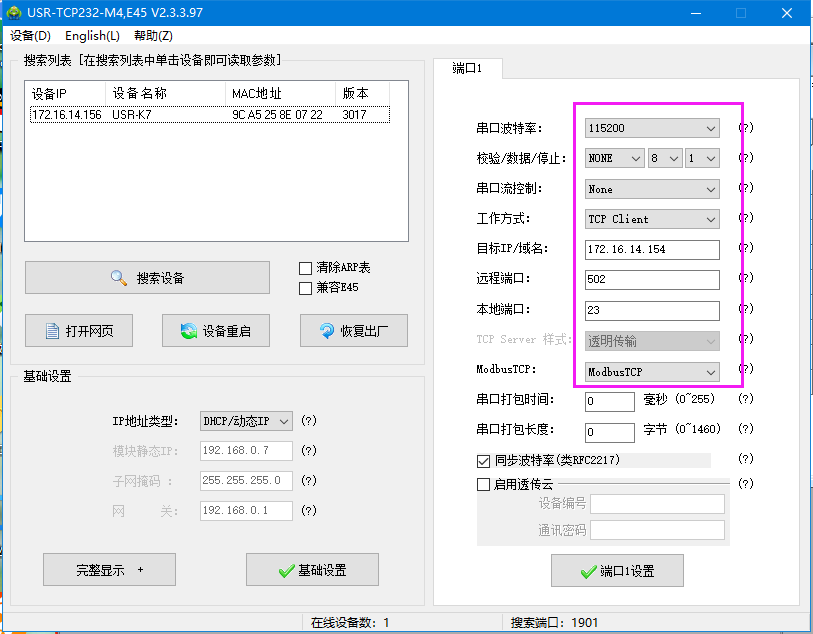

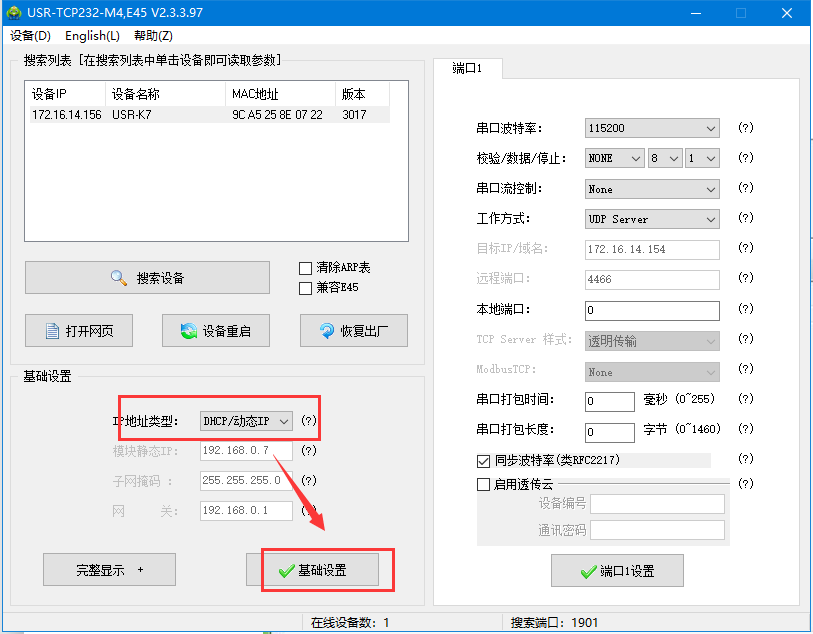

  1.用M4設置軟件搜索K7的IP。出廠默認是192.168.0.7，修改成DHCP/動態ip，保存設置。

  2.網頁參數設置：

  在電腦打開瀏覽器，輸入動態獲取的IP 172.16.14.156 登錄K7的內置網頁。

  登錄用戶名是admin，密碼是admin。

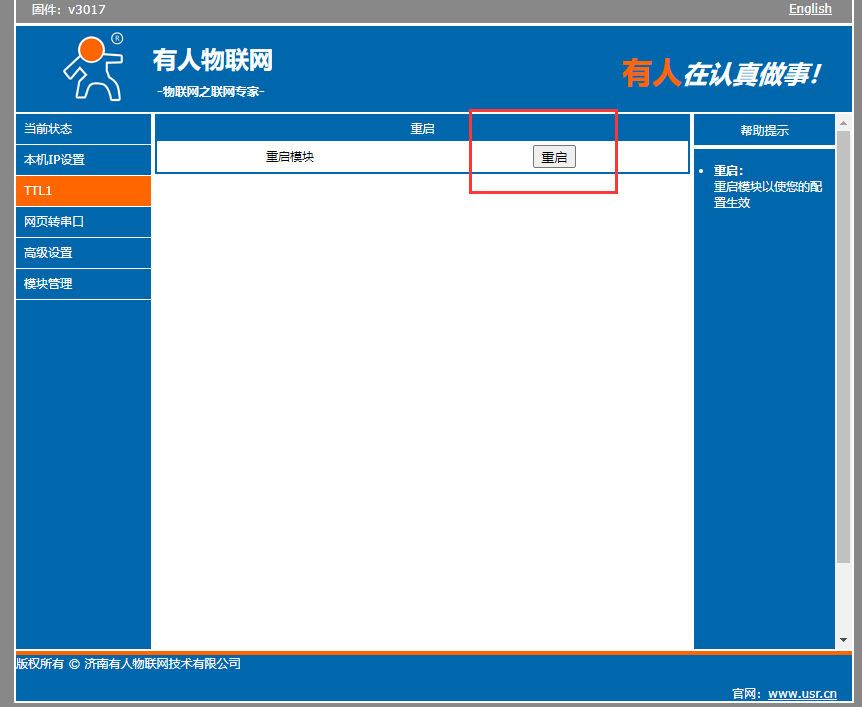

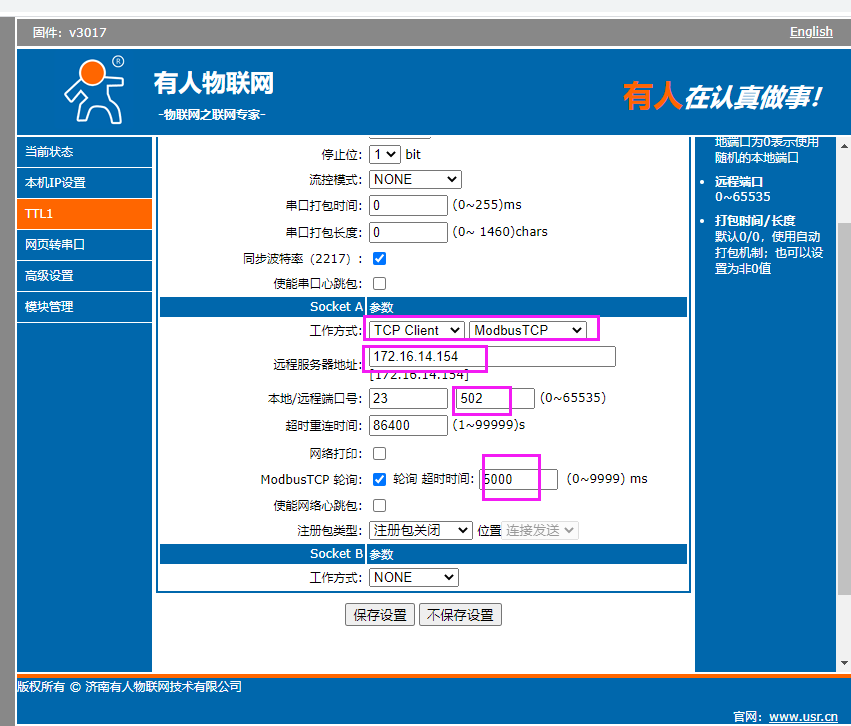

  網頁檢查串口參數，工作方式設置TCP server ModbusTCP，本地端口號默認是8899，我這邊修改成了8845，Modbus TCP輪詢默認是關閉，需要勾選MODBUS TCP輪詢時間。保存設置，重啟參數生效。

  輪詢超時時間默認是200ms,需要改大，改成5000ms。

  3.MODBUS SLAVE和MODBUS POLL軟件設置：

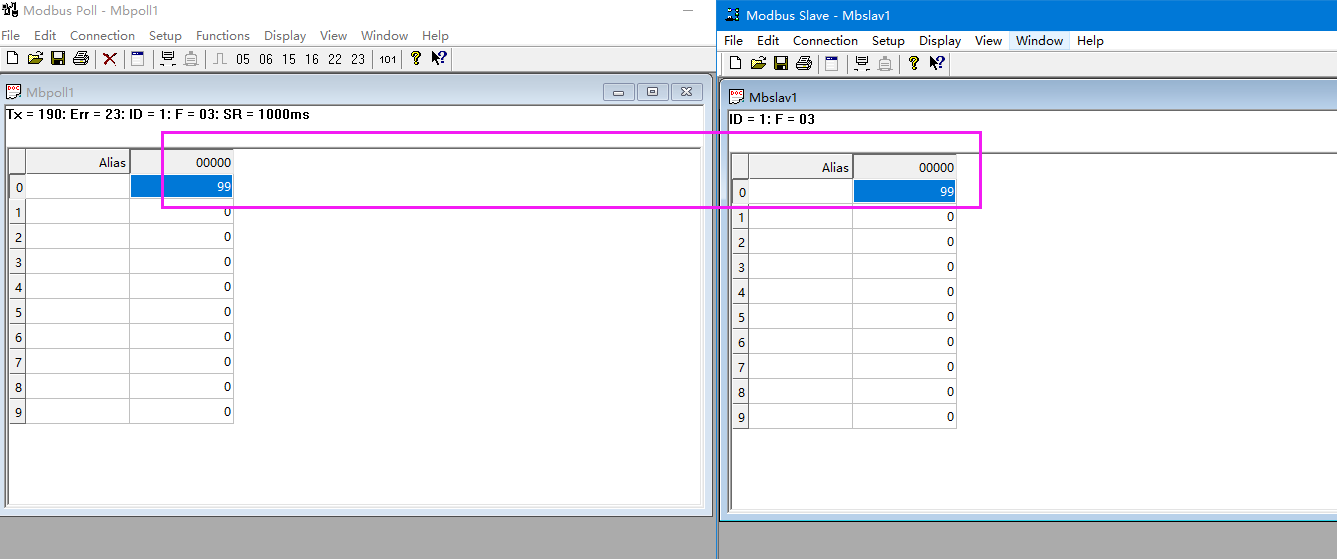

  模擬測試用MODBUS SLAVE軟件做網口設備，用MODBUS POLL軟件做串口端。

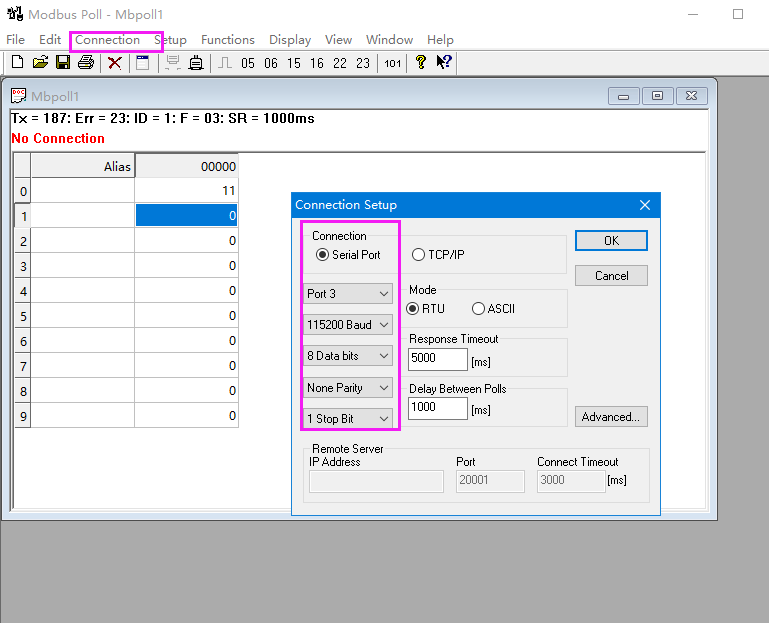

  MODBUS POLL軟件設置串口參數，波特率、數據位、停止位、校驗位，需要和K7的串口參數設置一致。

  MODBUS savle軟件設置MODBUS TCP/IP。設置一個端口號502給K7模塊用
