G780s連接用戶TCP服務器遠程修改或查詢參數案例步驟

一、資料下載

USR-G780s說明書：http://www.songfresh.com/Download/1187.html

USR-G780s規格書：http://www.songfresh.com/Download/1270.html

USR-G780sAT指令集：http://www.songfresh.com/Download/1271.html

設置軟件下載地址：http://www.songfresh.com/Download/1269.html

二、準備工作

1、USR-G780s產品  數量1個
2、電源適配器 12V/1A 數量1個
3、USB轉RS485或USB轉RS232串口線 數量1條
4、電腦 數量1臺

三、連接框圖

四、設置步驟

1、 搭建好TCP服務器，或租賃一個TCP服務器（此處測試我們以租賃的服務器為例，在服務器上打開一個網絡助手來模擬TCP server）

可以看到服務器IP地址為：39.102.62.245，端口為8585

2、 設置設備參數

1）設備使用一個232轉USB或485轉USB線接電腦（此處使用232轉USB）。電腦打開780s的設置軟件。

選擇電腦接入設備后自動生成的串口號，以及設備默認串口參數（115200，N，8,1）打開串口

2）點擊進入配置狀態，將勾選連接服務器A，將服務器的IP和端口填入。之后點擊保存并設置所有參數

3、 設備設置成功之后可以看到服務器上有了一個連接對象，并且設備的串口與服務器可以雙向互發數據

4、 DTU設備與服務器正常建立連接之后，若想要再次修改或查詢參數，就可以使用遠程網絡AT指令功能。

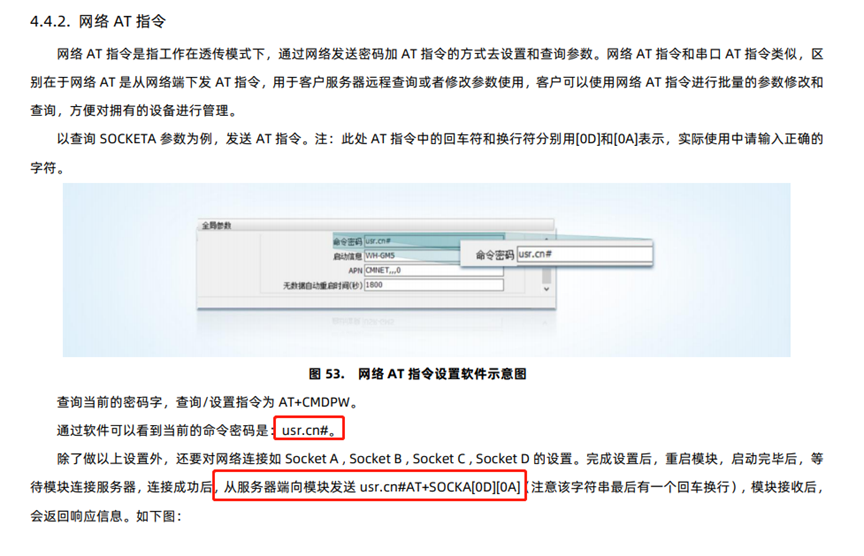

1） 打開設備對應的說明書，找到關于網絡AT指令章節，看一下網絡AT指令格式

2） 此處測試修改設備串口參數，當前設備波特率為115200，通過有人云修改成9600。AT指令格式可以在該設備對應的AT指令集中查看

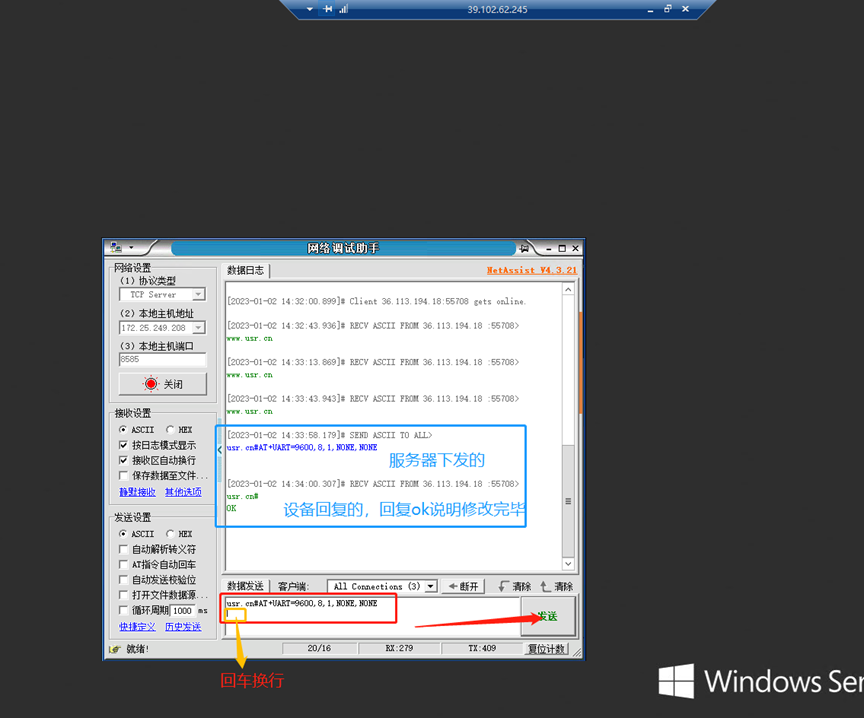

3）將修改串口參數的AT指令輸入到發送框（注意此處服務器下發數據要以ASCII形式下發），AT指令最后要添加一個回車換行

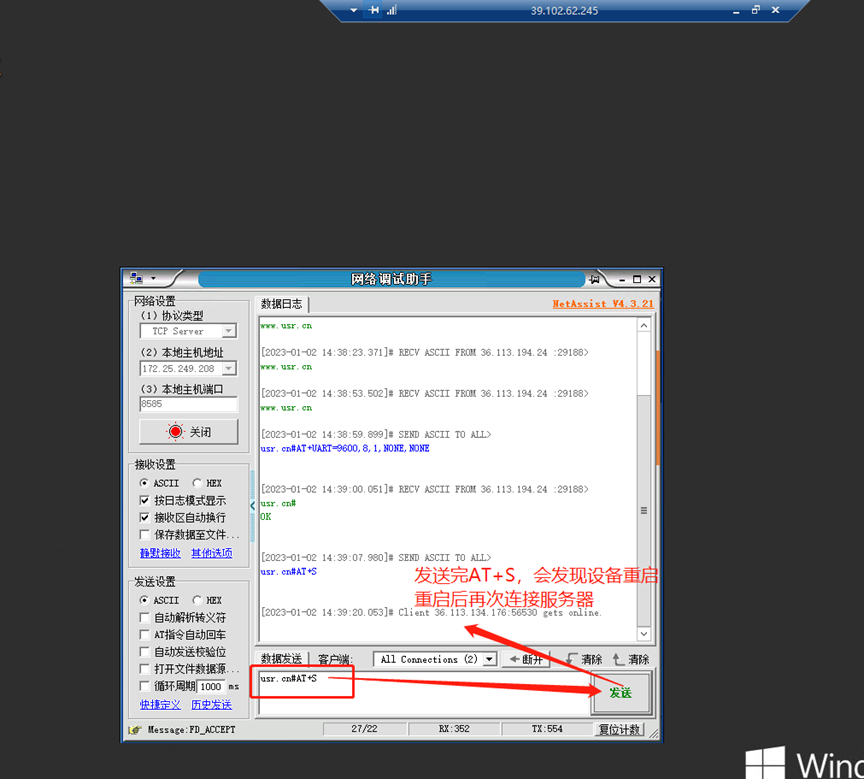

4）發送修改指令之后，要下發一個AT+S，同樣以ASCII形式下發，且AT指令最后要加回車換行。此指令為保存重啟，設備重啟后修改的參數才會生效

5、 到此，該案例測試完成。在通過串口驗證一下是否修改成功。（打開串口設置軟件，使用9600看能否進入配置，如果能進，那就說明遠程修改成功了）

編寫人：張彬彬
