USR-N540-H7  modbus 網關功能（串口設備做主站，網口設備做從站）

一、資料下載

1、串口網絡調試助手http://www.songfresh.com/Download/27.html

2、USR-N540-H7設置軟件http://www.songfresh.com/Download/383.html

3、USR-N540-H7規格書http://www.songfresh.com/Download/1088.html

4、USR-N540-H7說明書http://www.songfresh.com/Download/1087.html

5、USR-N540-H7 AT指令集http://www.songfresh.com/Download/1089.html

二、準備工作

1、USR-N540-H7產品  數量1個

2、電源適配器 12V 數量1個

3、網線 數量1根

4、USB-RS485串口線 數量1條

5、電腦 數量1臺

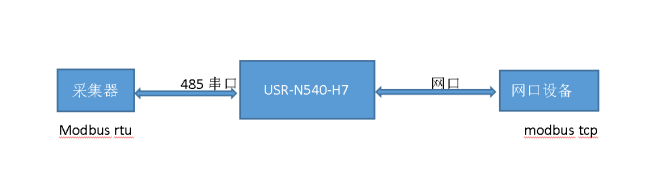

三、產品使用場景

描述：USR-N540-H7網口連接網口終端設備，串口連接發送命令的采集器，在產品的測試階段，串口設備做主站，網口設備做從站。
四、產品配置

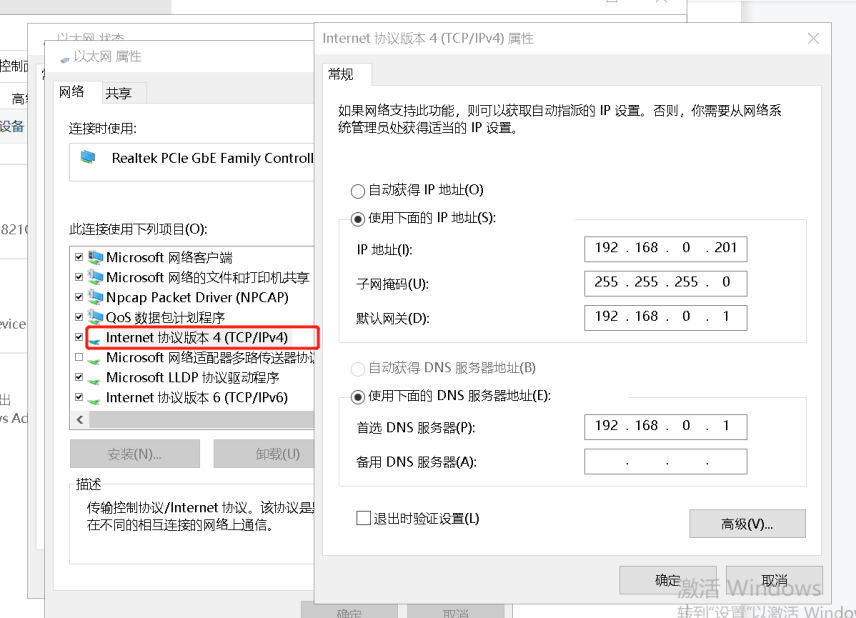

1、首先關閉電腦的防火墻以及禁用殺毒軟件，USR-N540設備的網口直連電腦，使用USB轉485的串口線一端連接設備的485串口，一端連接電腦，可以在電腦的設備管理器中去查看生成的com口，電腦本地以太網卡，IP設置和N540 IP同網段，N540默認IP是192.168.0.7，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。禁用其他無關網卡。

2、打開谷歌瀏覽器，在瀏覽器中輸入設備的默認ip地址192.168.0.7進入產品的配置界面。默認用戶名：admin  密碼：admin（右上角可切換中文）在端口配置界面，串口參數需要與實際所接的485設備保持一致，點擊SOCKET配置界面，設置設備的工作模式為TCP  client，配置電腦的ip地址以及端口號，開啟設備的modbus協議轉換功能，與modbus slave上位機軟件建立TCP連接。

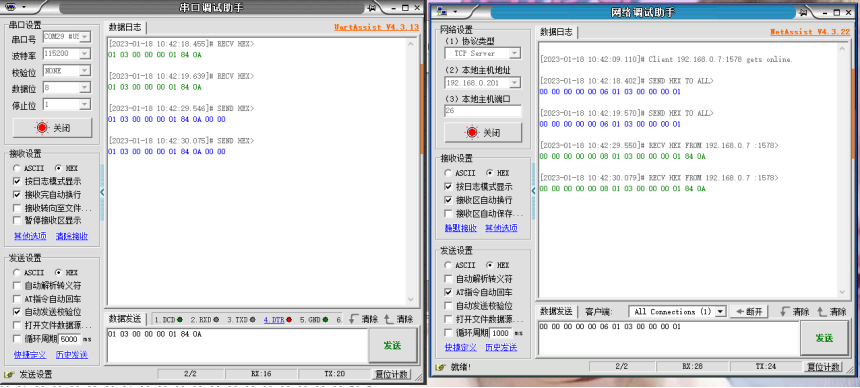

3、打開串口網絡調試助手，左側串口模擬串口終端設備，發送modbus rtu協議的采集指令，網絡調試助手與N540設備建立網絡TCP連接，模擬網口設備的接收端。

五、產品測試

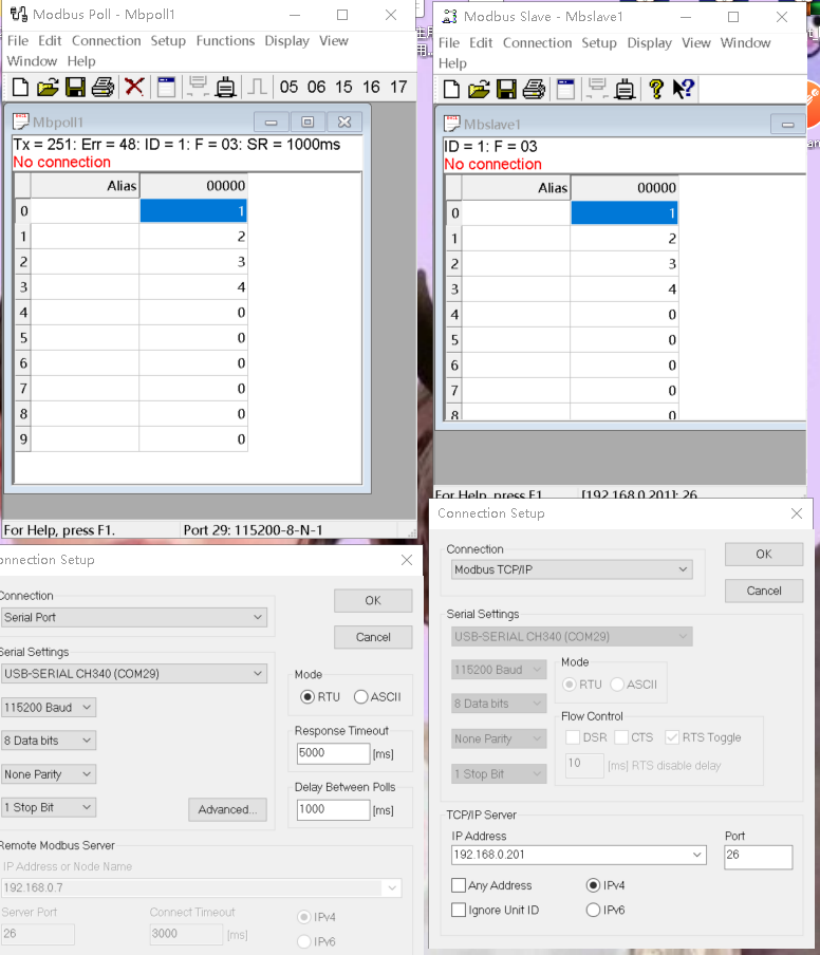

1、打開modbus slave軟件模擬網口設備（工作模式為 tcp sever）與N540設備建立tcp連接，使用modbus poll軟件模擬串口設備。串口設備做主站，下發網口設備的采集指令，網口設備做從站。

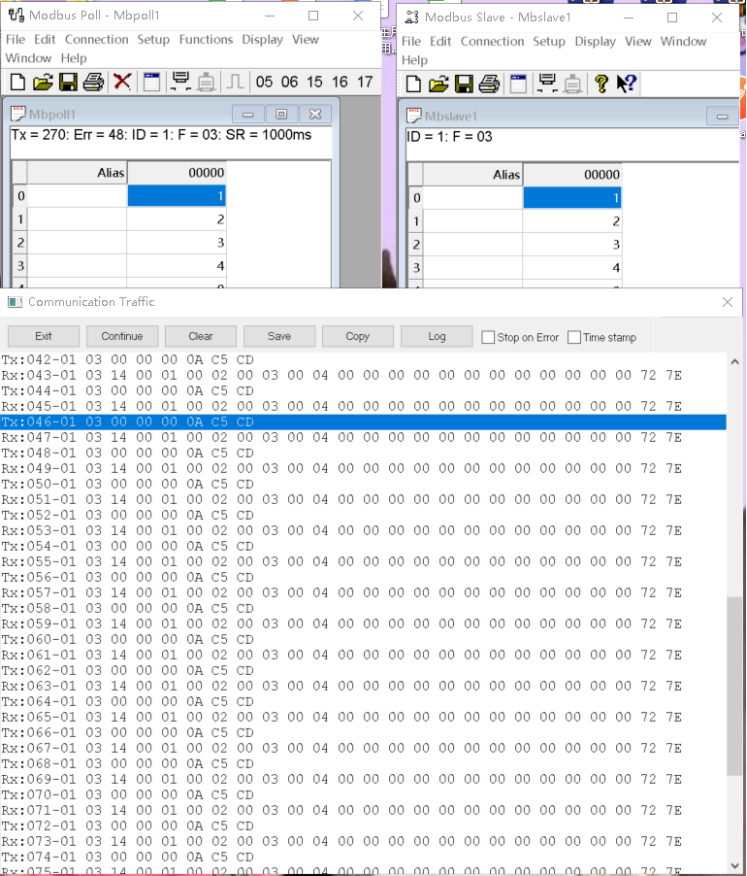

2、數據顯示：

撰寫人：霍晴
