  四串口服務器的測試說明：

  本測試是模塊默認設置連接電腦測試通信。

  測試目的：

  測試模塊的通信是否正常。

  一、要下載的軟件

  說明書：http://www.songfresh.com/Download/255.html

  設置軟件：http://www.songfresh.com/Download/90.html

  測試軟件：http://www.songfresh.com/Download/27.html

  虛擬串口軟件：http://www.songfresh.com/Download/31.html

  二、設備默認參數

  注：本設備有4個串口，每個串口的默認端口號不同，本例中以第二個串口(默認端口號為26)為例。

  三、測試

  1.將 USR-N540(以下簡稱)的串口通過串口線(或USB 轉串口線)與計算機相連接，通過網線將 N540 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 N540 供電。觀察指示燈狀態確定N540是否正常工作：紅色燈常亮，綠色燈閃爍。

  2.控制面板->網絡和Internet->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  3.給電腦設置靜態IP，要與540的IP在同一個網段(540默認參數見表1)。

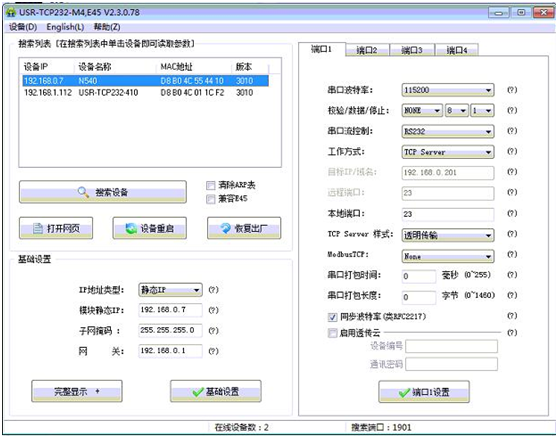

  4.打開設置軟件

   打開設置軟件,點擊”搜索設備”，單擊搜索到的設備，進入設置頁面，查看設備的默認設置。

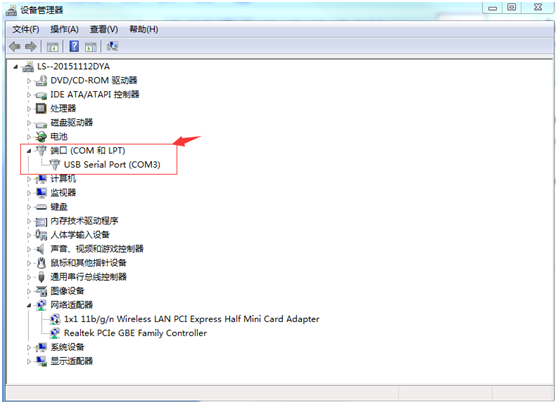

  5.在設備管理器中查看端口信息，確定N540串口使用的串口號，如下圖所示電腦端口號為COM3。

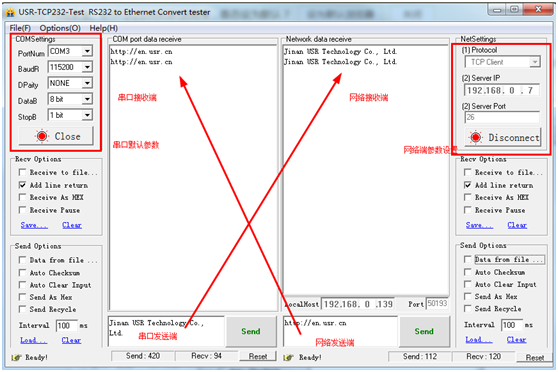

  6.打開USR_TCP232_TEST軟件

  將軟件串口設置中的串口號配置為COM3。由于設備默認協議類型為TCP server,所以電腦端連接設備需要設置為TCP client連接設備的server。服務器IP設置為設備IP：192.168.0.7,端口號26。

  端口號：23

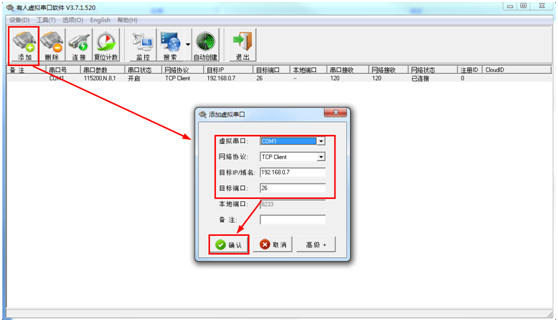

  7.如何使用虛擬串口軟件

  打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述N540設備采用TCP server協議，所以此處網絡協議設置為TCP client。目標IP和目標端口設置為N540的IP和端口。然后點擊“確定”，建立虛擬串口COM1。

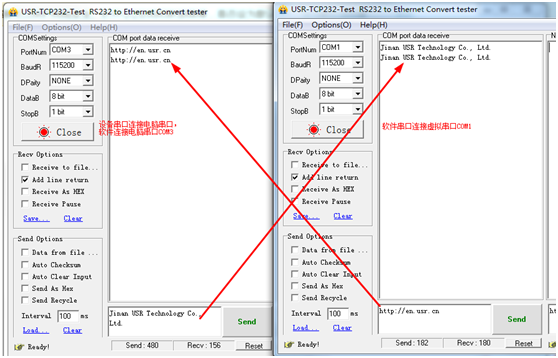

  打開兩個USR_TCP232_Test軟件，一個連接COM3，一個連接虛擬串口COM1,實現兩個串口直接數據互發。
