一、準備工作

1.1 硬件需求：MODBUS RTU設備（USR-WSD-2溫濕度傳感器），DTU(USR-G730)

1.2 軟件需求：透傳云軟件控制臺http://console.usr.cn/

USR-G730配置軟件http://www.songfresh.com/Download/580.html

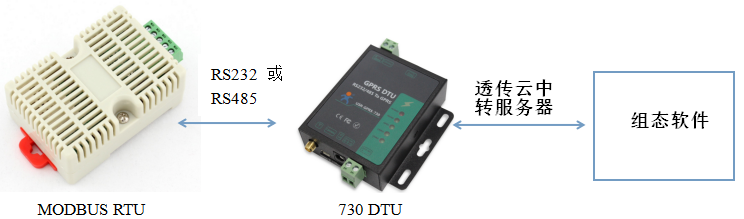

1.3 實現功能：串口設備連接DTU，DTU設置參數后與透傳云服務器連接，組態王連接虛擬串口軟件，實現組態王發送MODBUS RTU協議的請求數據，MODBUSRTU下位機返回對應的參數值

1.4 MODBU RTU獲取溫濕度協議

讀濕度數據：

命令幀：0x11  0x04   0x00 0x00   0x00 0x01    0x33  0x5A

ID   功能碼  起始地址   讀取數據個數   CRC  校驗碼

響應幀：0x11  0x04        0x02      0x01 0xC3   0x39 0x32

ID   響應功能碼 返回字節數 返回濕度數據 CRC 校驗碼

返回濕度數據為0x01C3，換算為十進制為451，表示當前相對濕度為45.1%

讀溫度數據：

命令幀：0x11 0x04    0x00 0x01  0x00 0x01   0x62 0x9A

ID   功能碼  起始地址  讀取數據個數 CRC 校驗碼

響應幀：0x11 0x04        0x02       0x00 0xEE   0xF8 0xBF

ID   響應功能碼 返回字節數 返回濕度數據 CRC 校驗碼

返回溫度數據為0x00EE，換算為十進制為238，表示當前溫度為23.8℃。

讀濕度、溫度數據：

命令幀：0x11 0x04    0x00 0x00  0x00 0x02   0x73 0x5B

ID   功能碼 起始地址   讀取數據個數 CRC 校驗碼

響應幀：0x11 0x04        0x04      0x01 0xC8  0x00 0xED 0xAA 0x0A

ID   響應功能碼 返回字節數 濕度數據  溫度數據   CRC 校驗碼

返回濕度數據為0x01C8，換算為十進制為456，表示當前相對濕度為45.6%；返回溫度數據為 0x00ED，換算為十進制為 237，表示當前溫度為 23.7℃

二、登陸透傳云后臺添加設備編號、透傳云組及G730、虛擬串口軟件連接透傳云

具體步驟見以下案例：

USR-G730使用透傳云實現一對一通信- http://www.songfresh.com/Faq/263.html

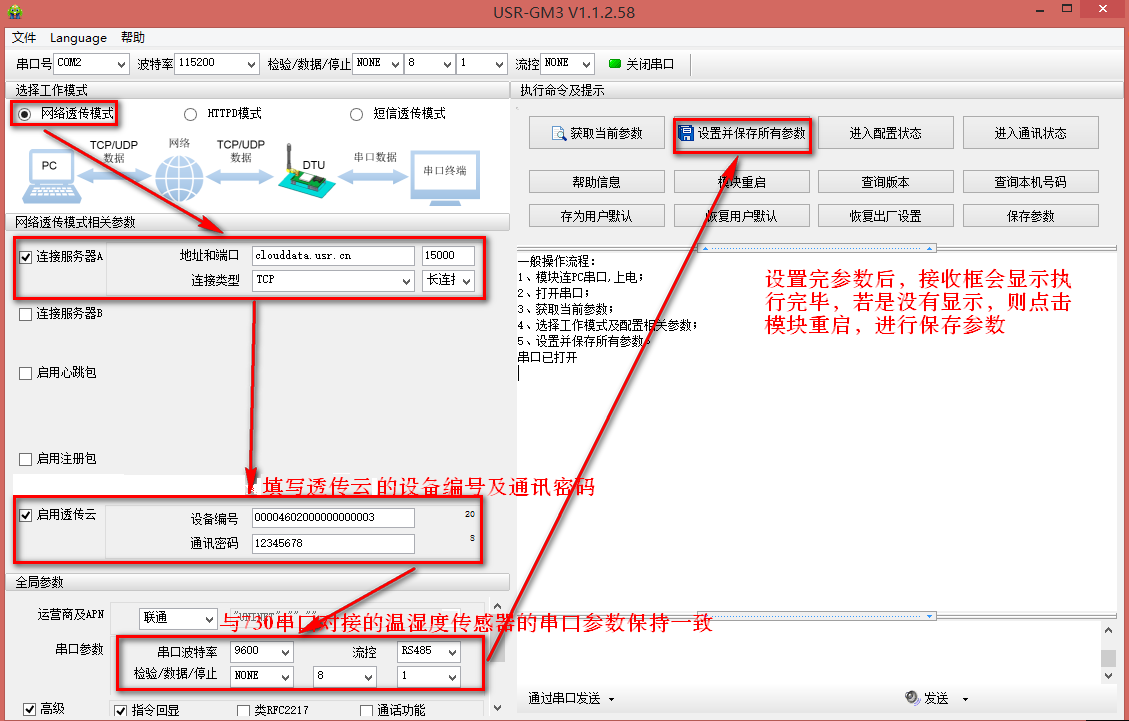

注意點：串口參數設置

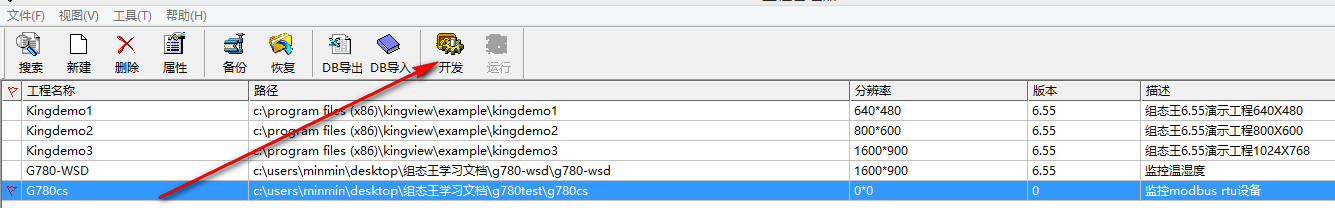

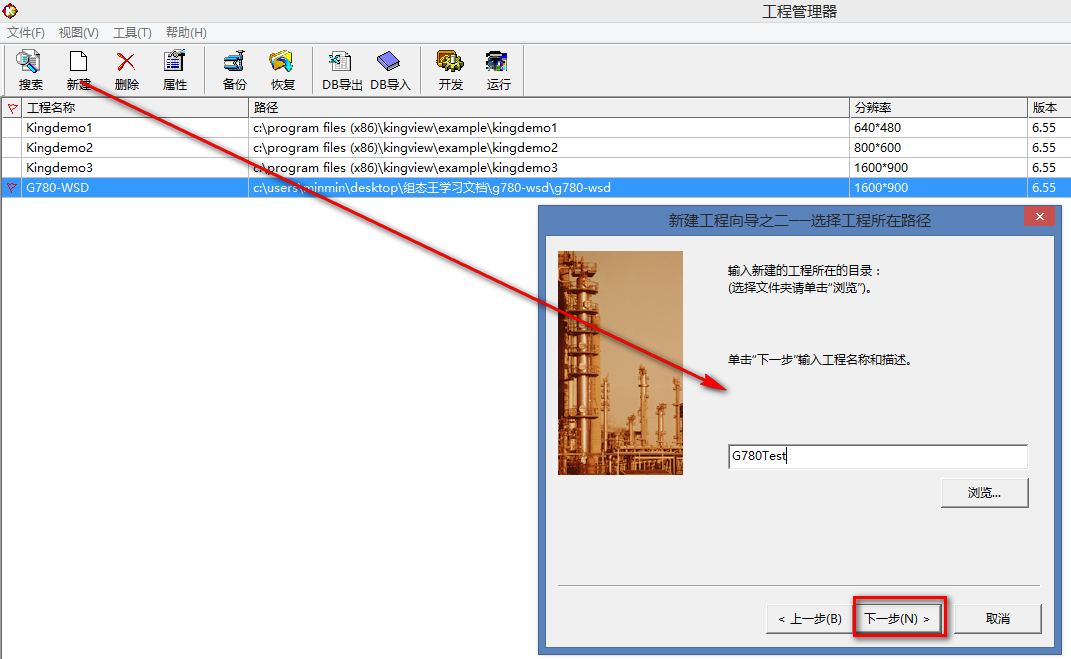

4.2 將新建設置為當前工程，點擊“開發”

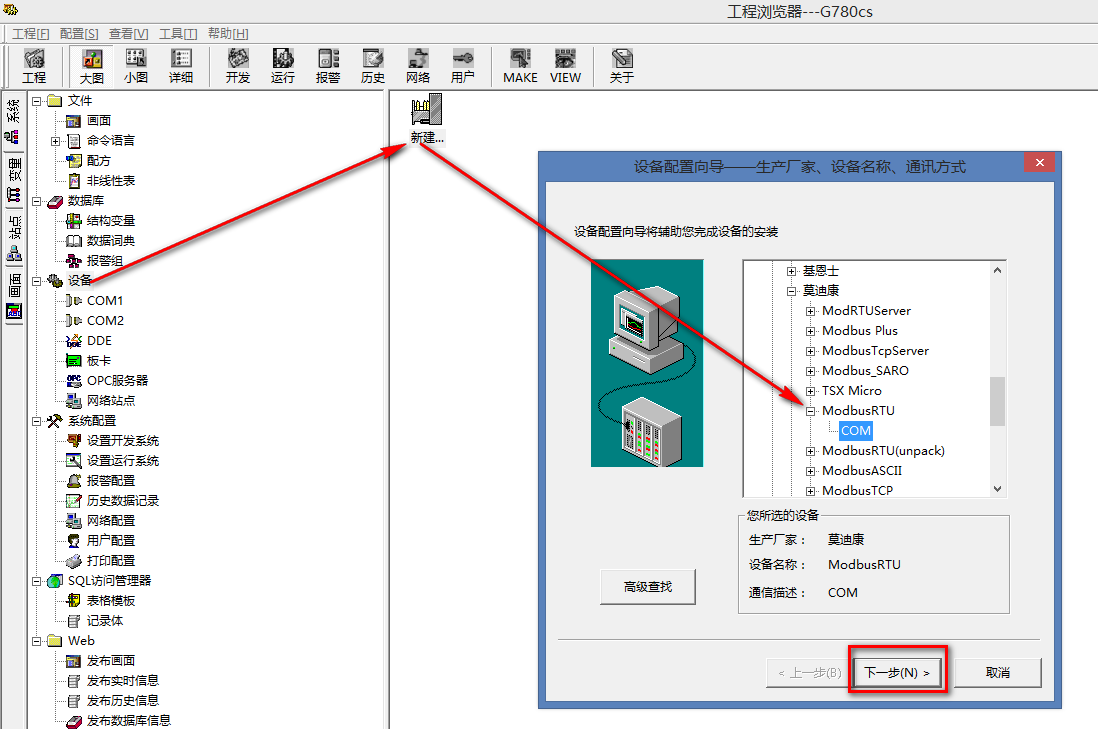

4.3點擊設備，新建一個組態設備，選擇 PLC-莫迪康-Modbus RTU-COM，點擊“下一步”

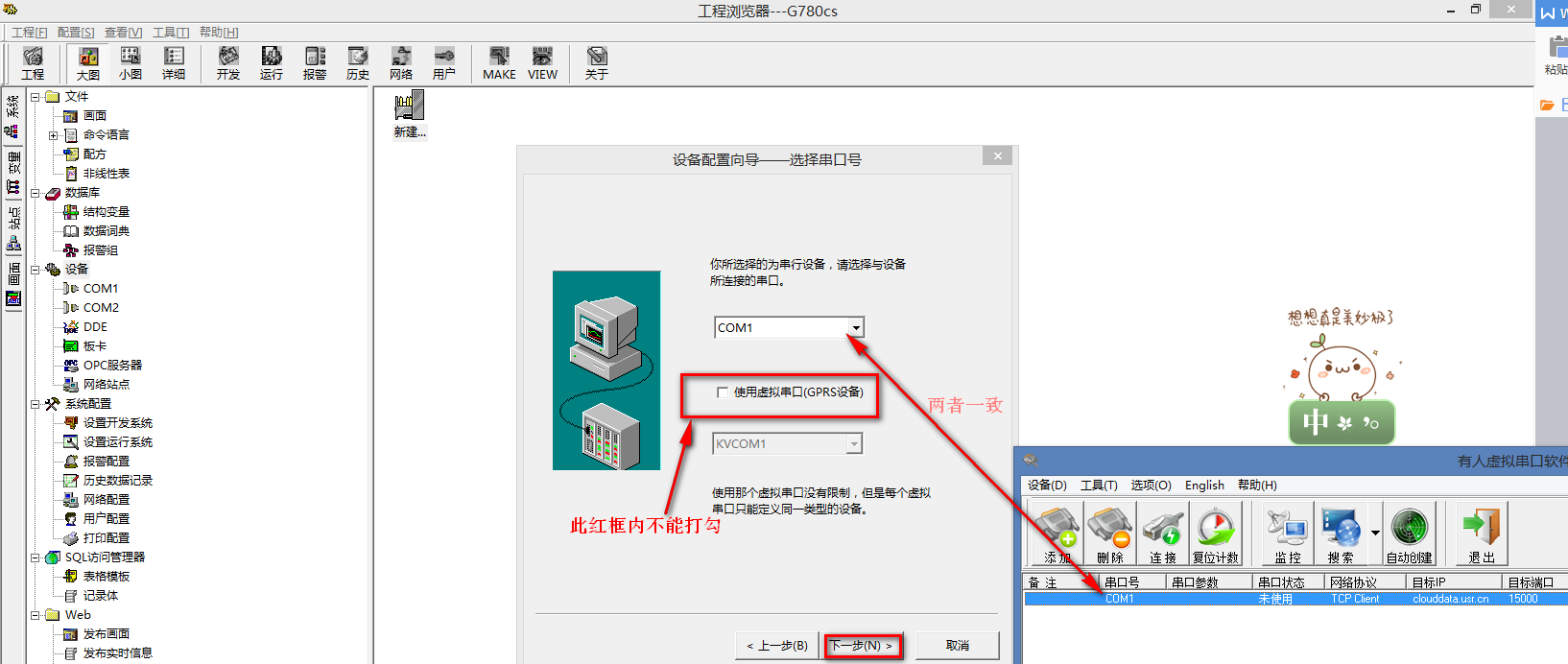

4.4 選擇COM口，此COM號與虛擬串口軟件上的COM號一致，點擊“下一步”

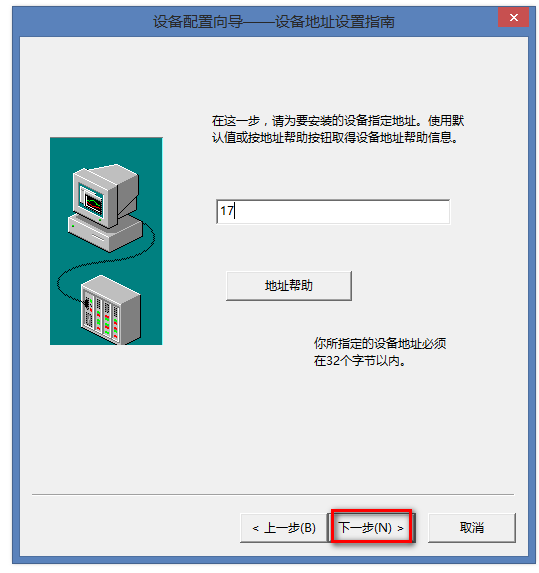

4.5 設備地址設置為17.由于傳感器的命令幀是0x11 ，就代表10進制的17. 點擊“下一步”，完成。

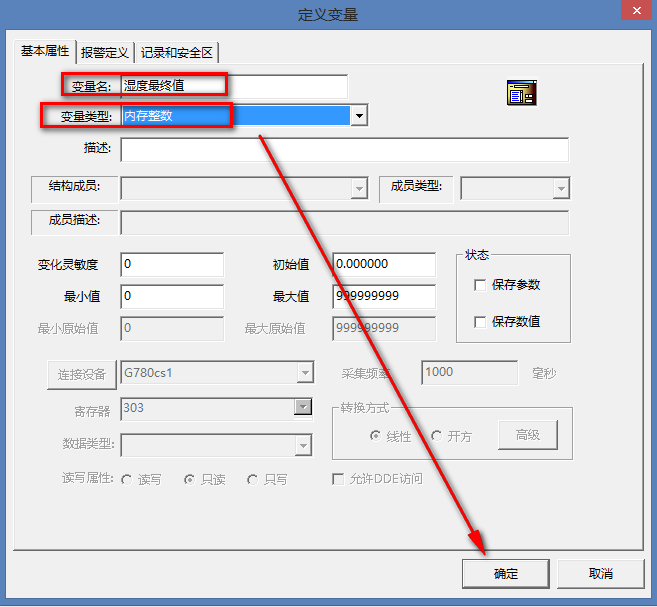

4.6在數據庫，數據詞典內，雙擊新建，新建4個變量名，兩個IO變量，兩個內存變量。

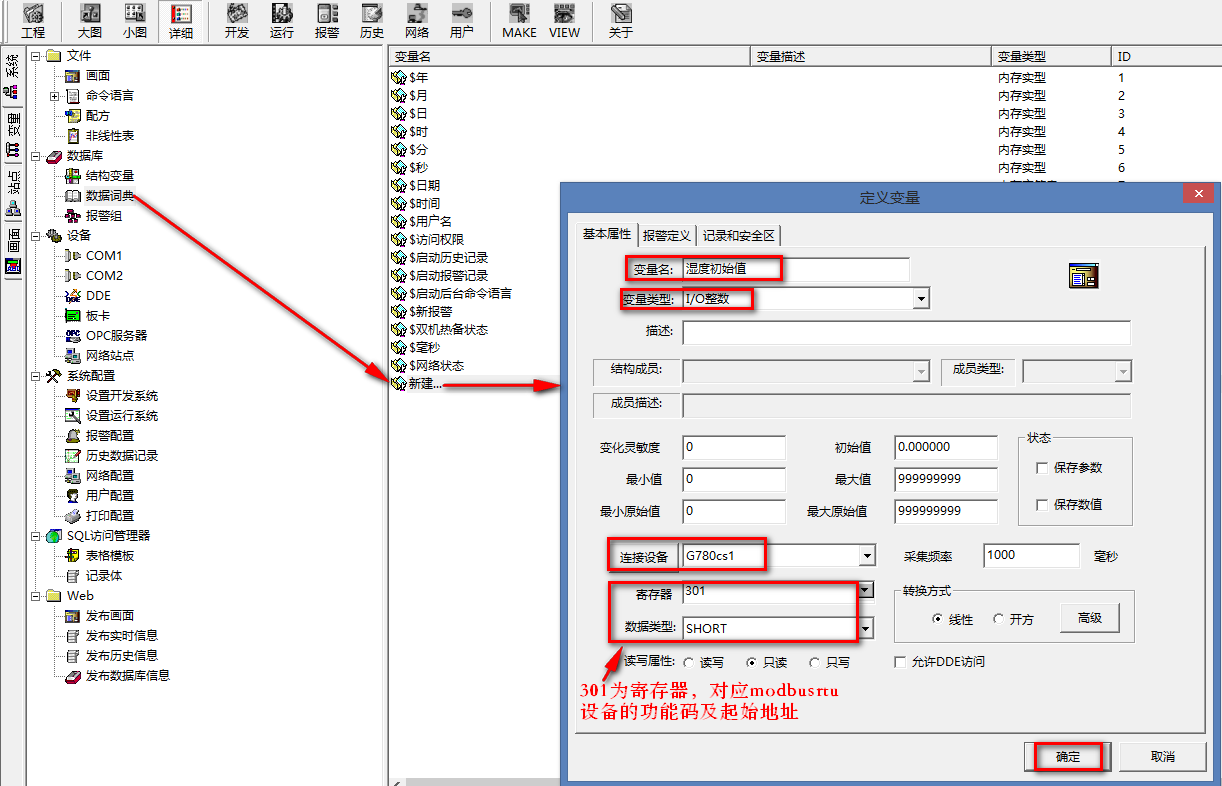

（1）新建變量名：濕度初始值,選擇變量類型：IO整數，連接設備為新建的設備名:G780cs1，寄存器301，代表功能碼為04，起始地址0的第一個值。

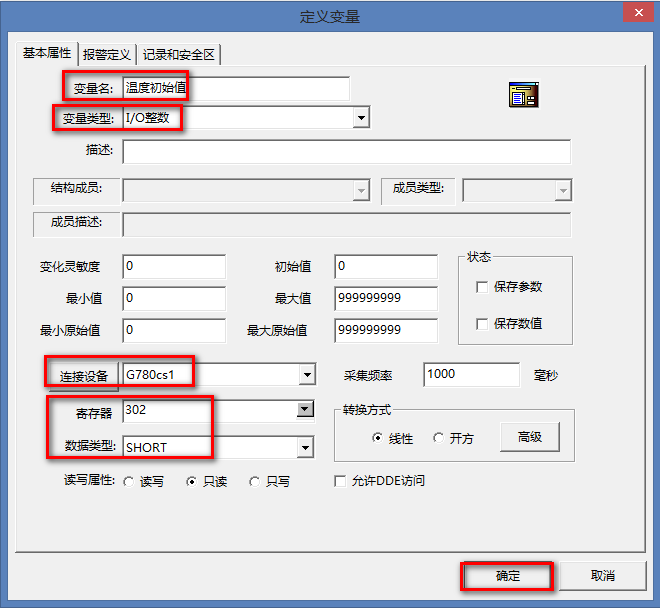

（2）新建變量：溫度初始值,選擇變量類型：IO 整數，連接設備為新建的設備名:G780cs1，寄存器302，代表功能碼為04，起始地址0的第二個值。

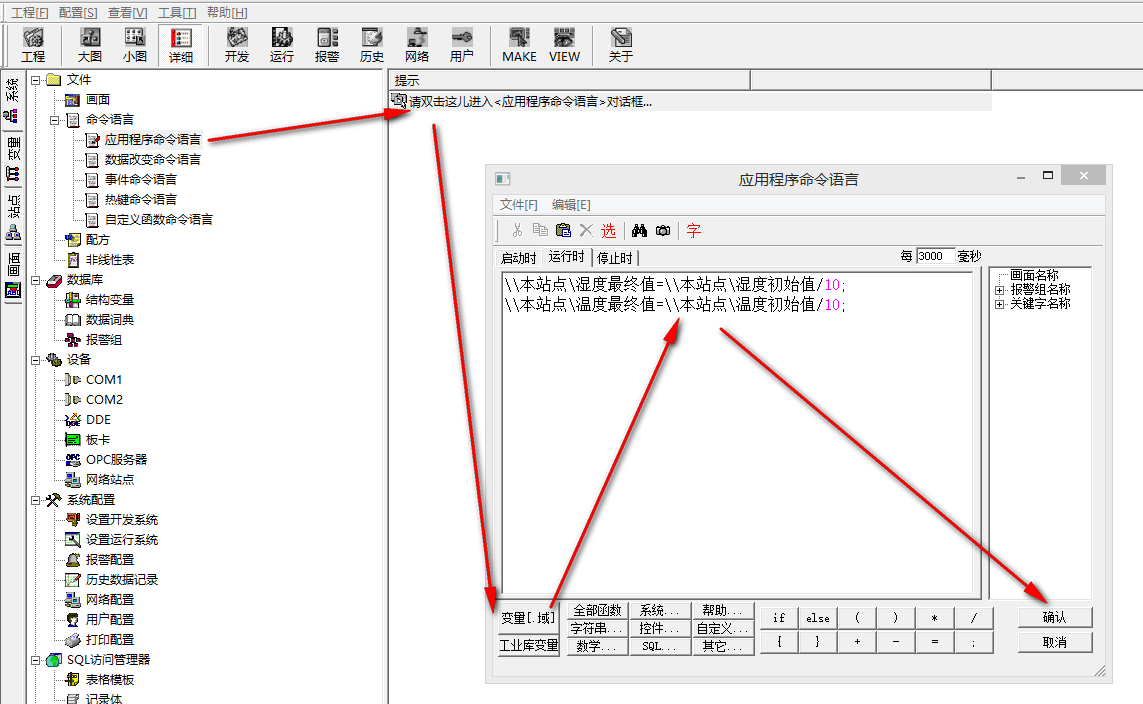

 4.7 點擊“命令語言”中的“應用程序命令語言”，然后輸入算法，“濕度初始值”采集到的數據除以10，然后將數據賦值給“濕度最終值”，此變量對應的是實際的濕度值。“溫度初始值”采集到的數據除以10，然后將數據賦值給“溫度最終值”，此變量對應的是實際的溫度值。

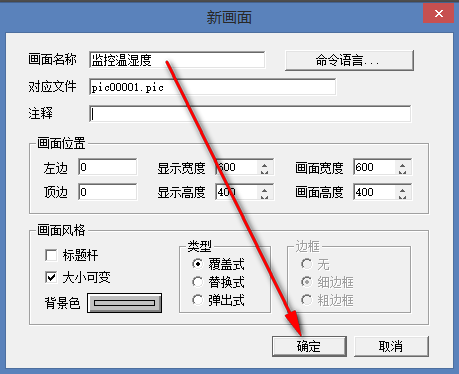

 4.8 點擊“畫面”，新建一個畫面，畫面名為監控溫濕度，點擊“確定”，進入畫面編輯欄。

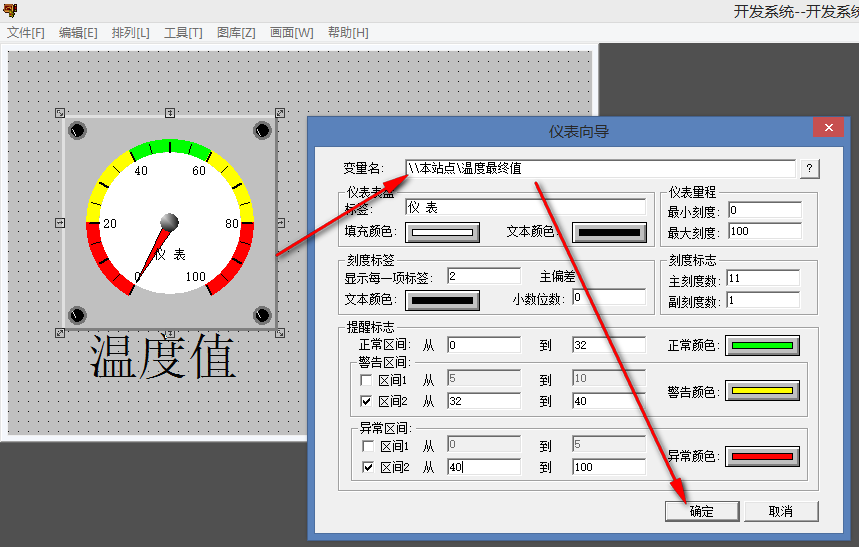

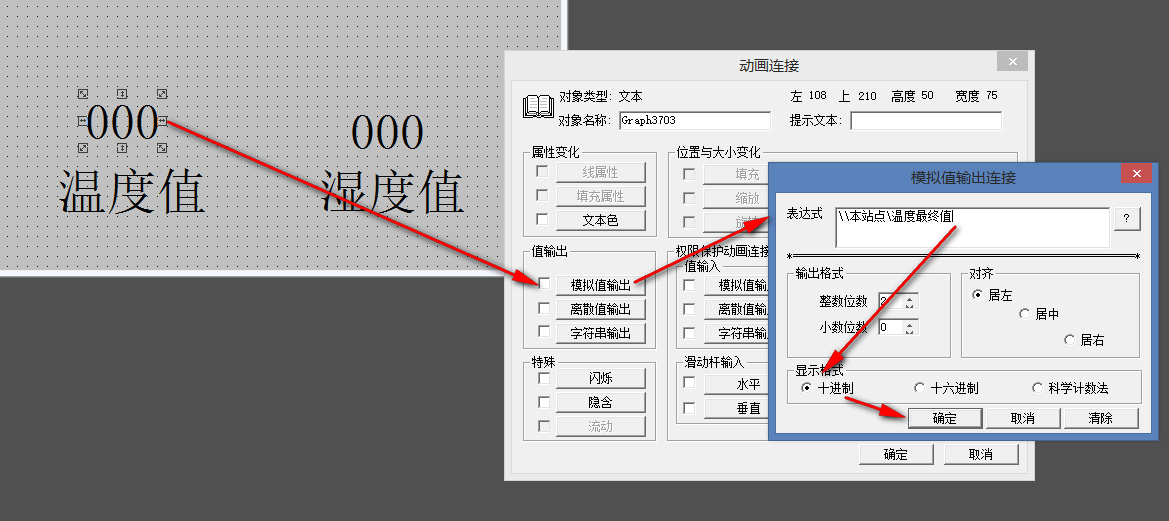

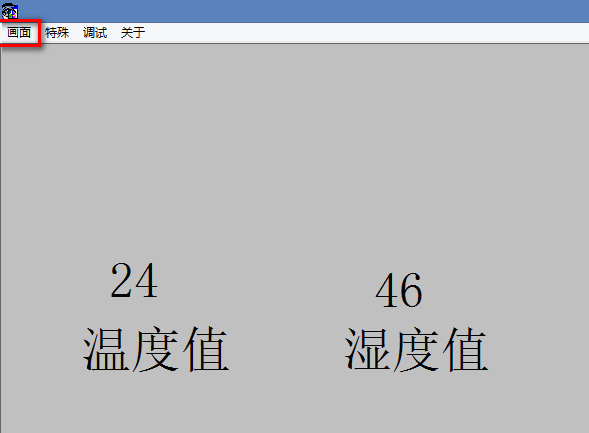

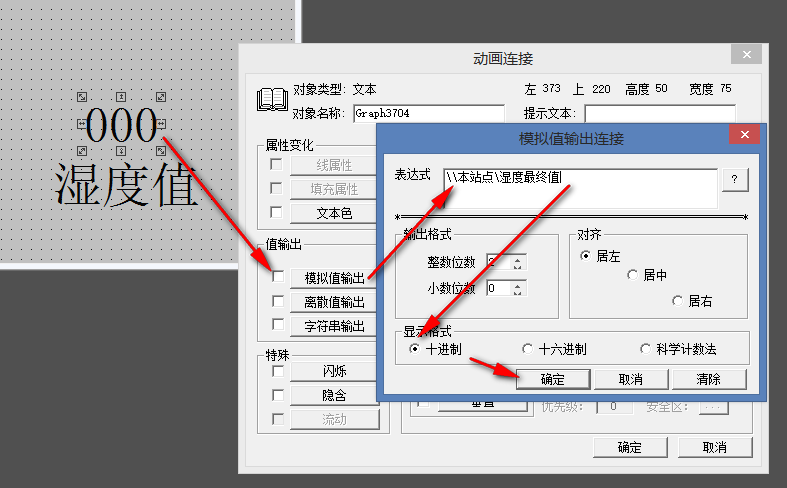

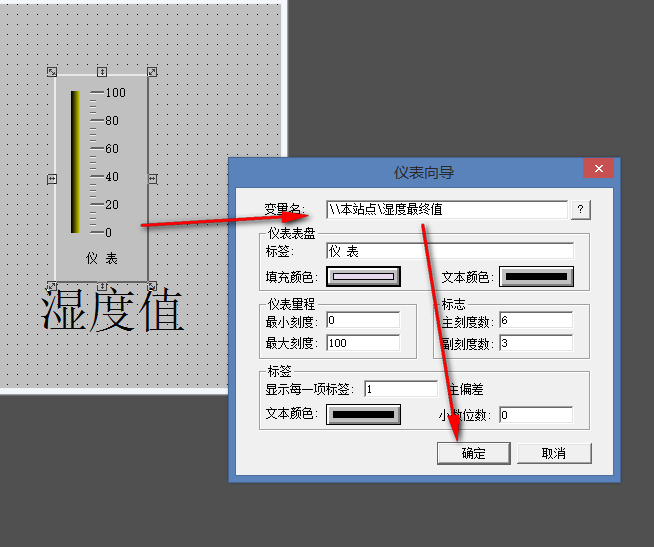

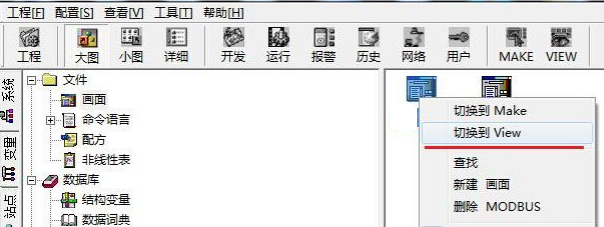

4.9新建需要的字體，然后將文本與數據值進行連接，然后點擊“文件”，選擇“全部保存”，然后將畫面切換到 View，點擊“畫面”，選擇畫面名“監控溫濕度”，然后讀取到溫度和濕度值在頁面上。
