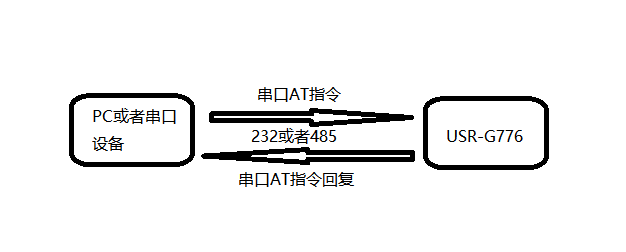

串口AT指令拓撲連接圖如圖所示。

串口AT指令優點：

我司的USR-776 DTU正常配置參數，需要先通過發送+++等一系列操作，之后才可以發送AT指令進行配置，詳情參看軟件設計手冊：http://www.songfresh.com/Down/USR-G776-software-V1.0.1.pdf 3.1.2章節。

若客戶在設計的過程中不想采用這種繁瑣的方式配置DTU的話，可以采用串口AT指令的方式對776進行設置，串口AT指令發送時上電后無需進入配置狀態這個步驟，在正常通信的情況下，可直接發送指令。

串口AT指令格式：命令密碼+AT指令的方式。

776默認串口參數：波特率115200，起始位1位，停止位1位，數據位8位，無校驗，無流控。

注：命令密碼出廠默認是admin。該密碼可以使用AT指令AT+CMDPW來進行查詢和修改，命令密碼最長支持10個字節的長度，修改生效之后若再次使用串口AT指令時。命令密碼需要寫修改之后的密碼。

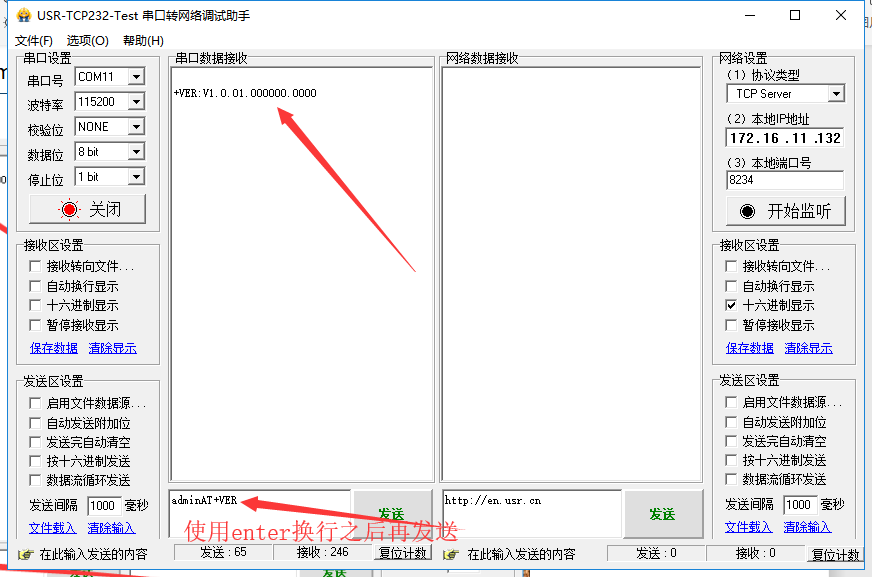

例如查詢776的固版本：adminAT+VER，發送時使用enter換行之后再發送。

使用串口AT指令修改776的波特率過程如下：

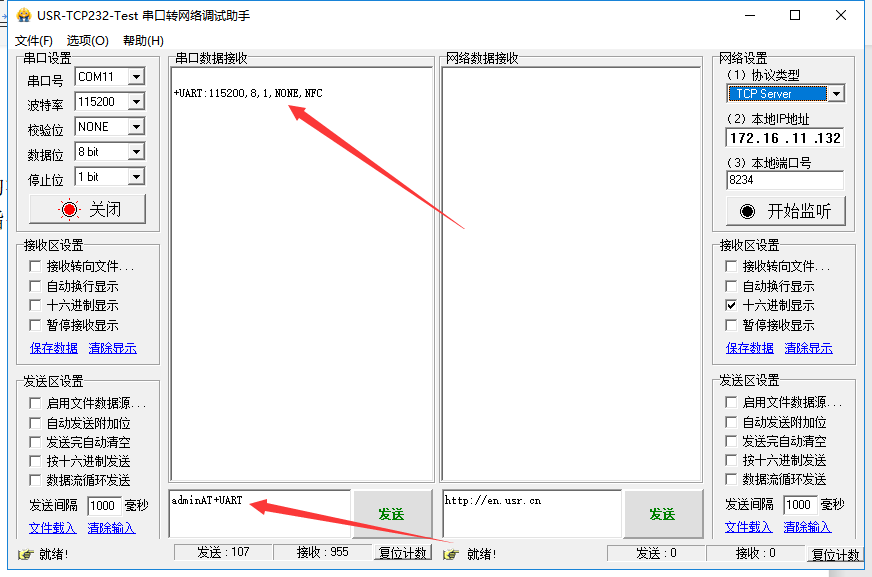

1. 首先使用修改串口參數指令查詢一下串口參數：(實際修改波特率時該步可以不執行)

adminAT+UART

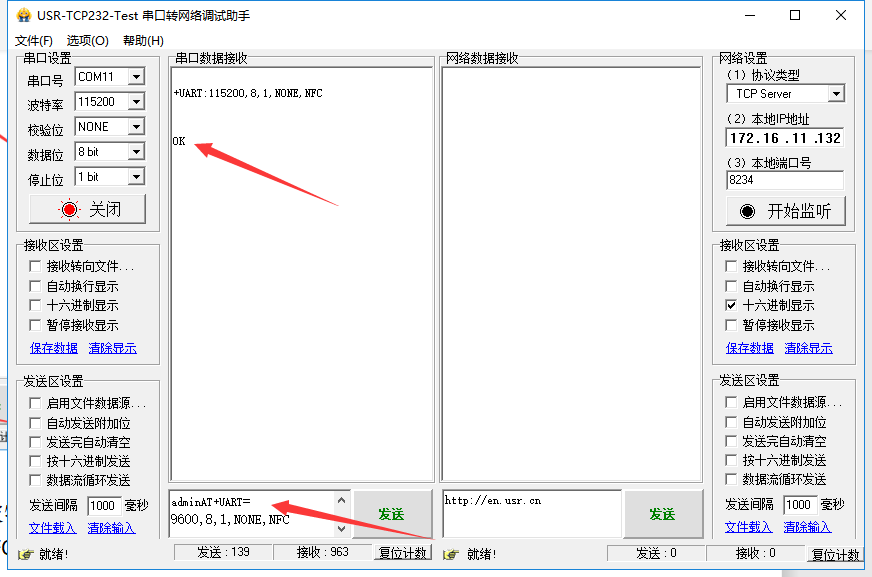

2. 使用修改串口參數指令修改波特率為9600

adminAT+UART=9600,8,1,NONE,NFC，修改成功之后模塊會返回ok。

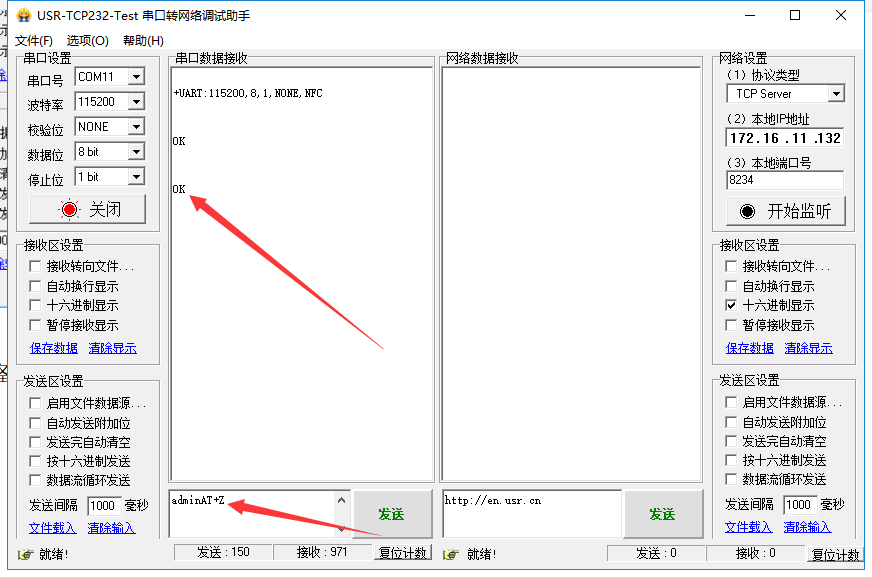

3. 使用設備重啟指令使剛才修改的波特率生效。（沒有這一條指令不會參數修改生效）

adminAT+Z

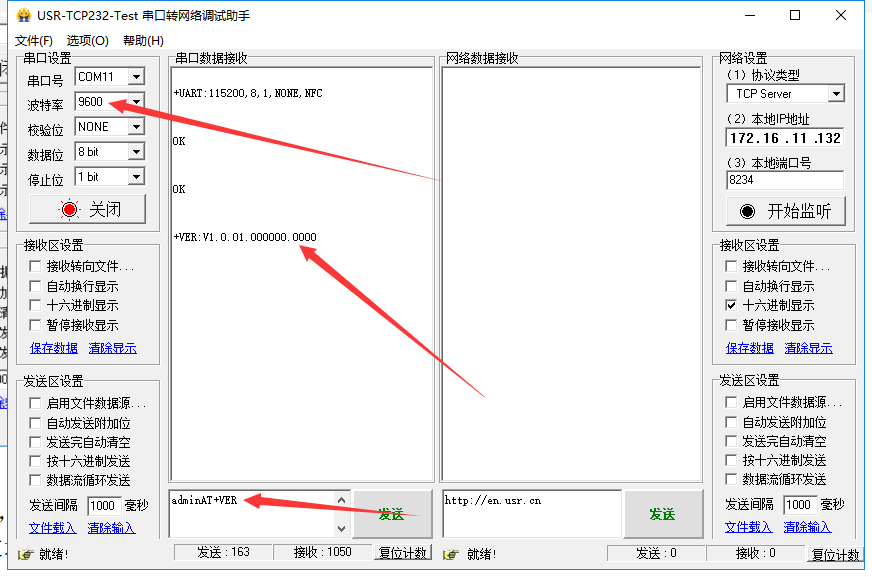

4. 生效之后，DTU會重啟，此時，將串口助手串口波特率修改為9600，然后重新打開串口，我們?nèi)我獍l(fā)送指令與DTU通信，可以進行正常通信。
