　　http://www.songfresh.com/Download/469.html

　　第12頁撥碼開關

　　第13頁串口引腳定義

　　http://www.songfresh.com/Download/230.html

　　M4設置軟件下載連接

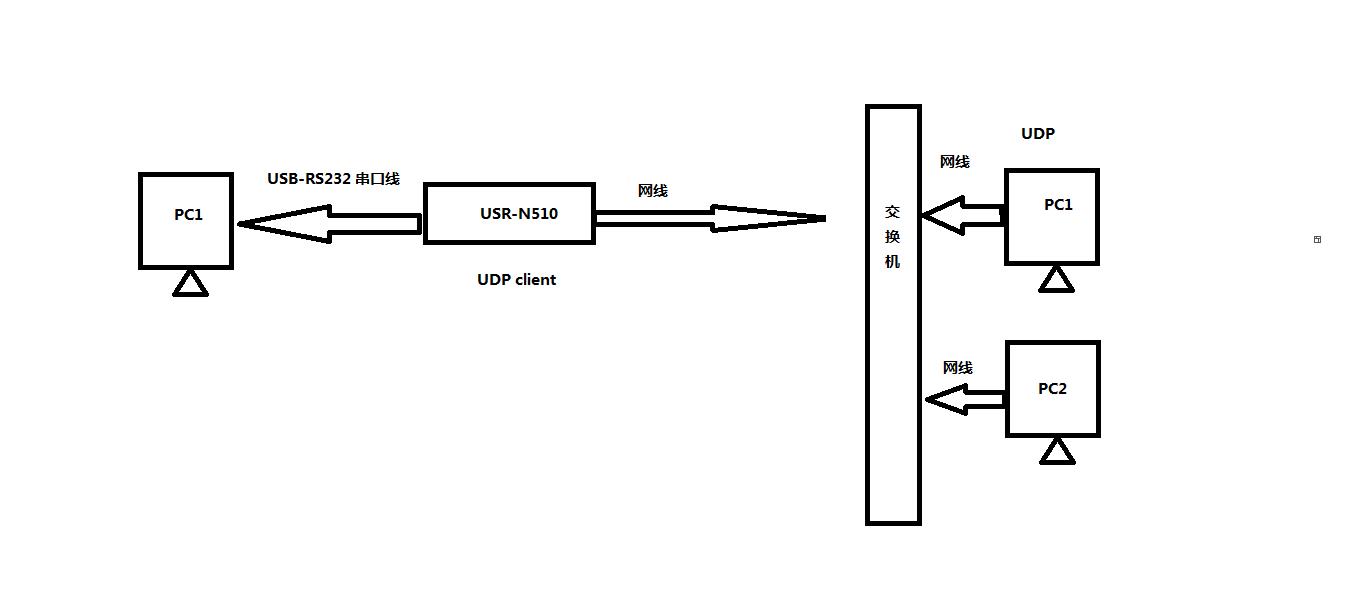

連接框圖

　　一、調試方法準備工作：

　　USR-N510使用直流電源適配器12V供電。

　　用USB-RS232串口線、232轉接線接電腦和USR-N510。

　　撥碼開關都朝下，是232串口功能。

　　N510網口用網線連接電腦網口，電腦Ip和USR-N510的Ip設置同一網段。

　　二、參數設置：

　　USR-N510網口用網線連接電腦網口，電腦Ip和USR-N510的Ip設置同一網段。USR-N510默認Ip是192.168.0.7。因此電腦設置靜態Ip，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.0.1。

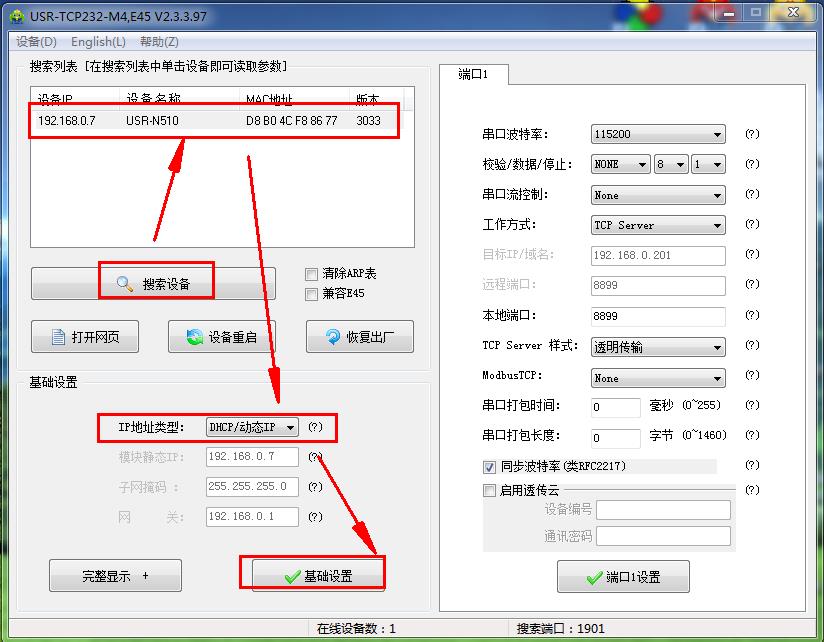

　　1、修改Ip獲取方式DHCp：

　　用M4設置軟件搜索USR-N510的Ip，192.168.0.7，USR-N510用串口設置軟件設置DHCp，動態獲取Ip。

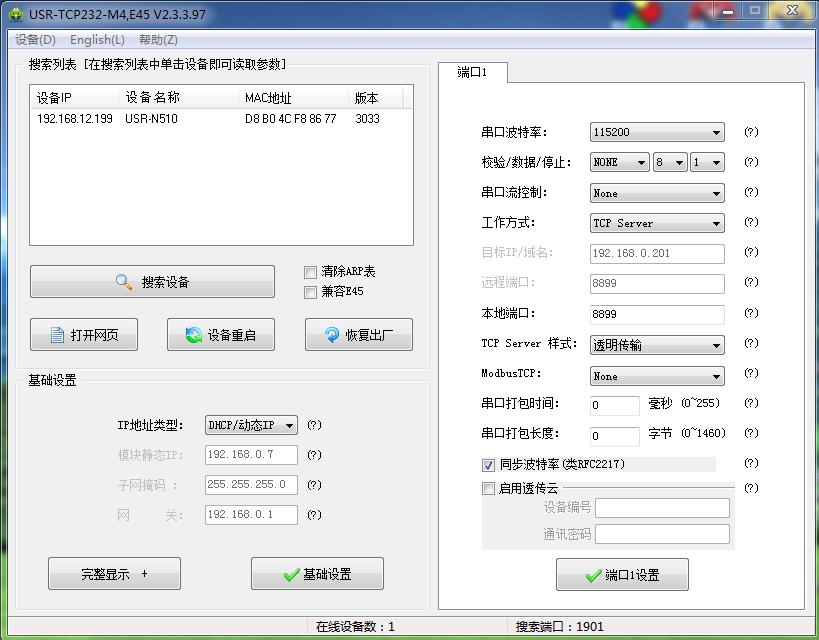

　　2、連接路由器搜索Ip：

　　N510網口用網線接路由器，電腦也連接同一個路由器。用M4設置軟件搜索USR-N510的Ip 192.168.12.199

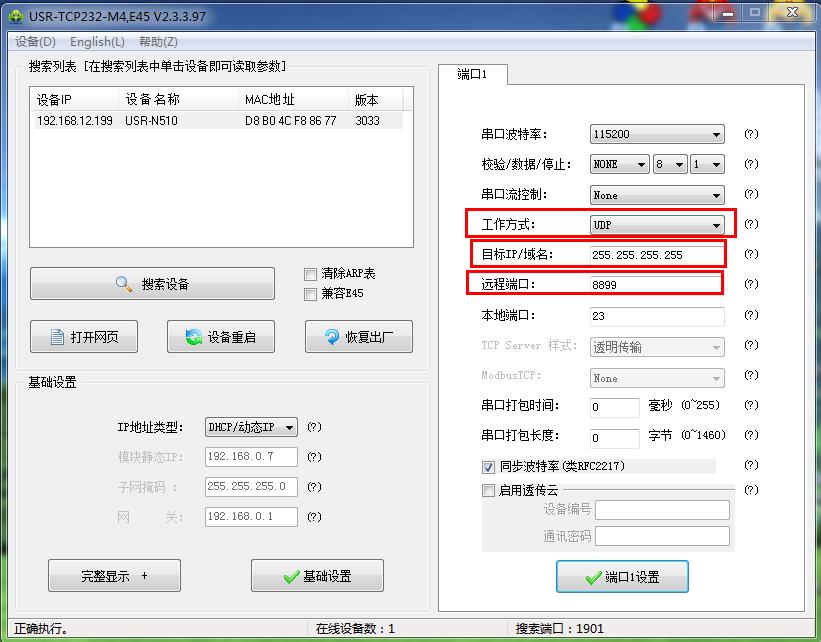

　　3、設置UDp廣播參數：

　　USR-N510 工作方式UDp 目標Ip 255.255.255.255 遠程端口8899 本地端口23

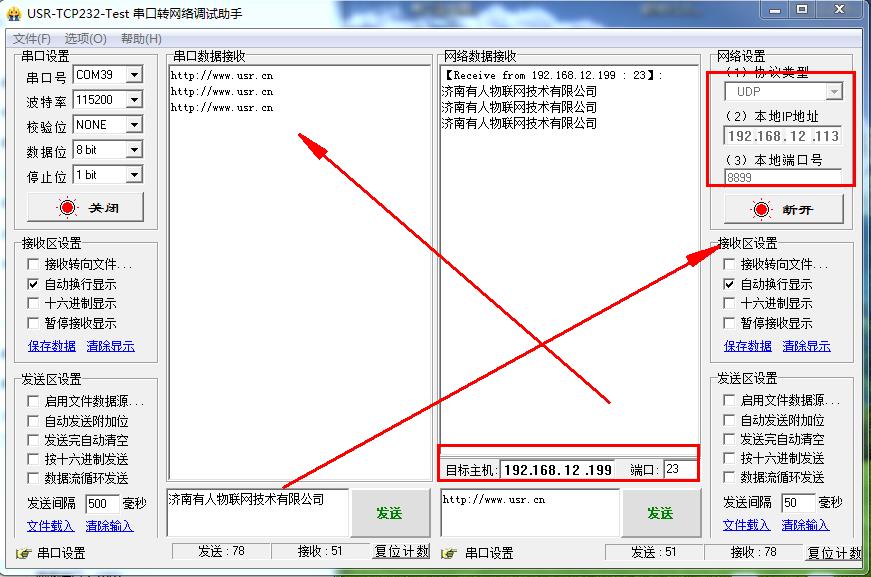

　　三、數據傳輸調試：

　　在電腦下載，并安裝打開USR-TCp232-TEST 串口網絡助手。建立UDp連接，就可以實現N510串口和網絡之間數據傳輸。

　　假如多個電腦和N510連接同一個路由器，其他電腦下載并安裝打開USR-TCp232-TEST 串口網絡助手，同樣建立UDp連接，實現N510串口數據通過UDp廣播發給多個電腦UDp接收。
