  串口服務器USR-TCP232-410S資料

  以太網M4設置軟件下載連接

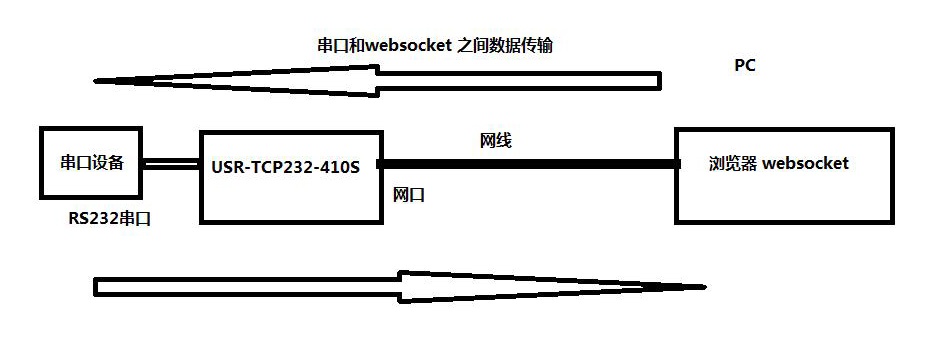

連接框圖

  一、調試方法準備工作

  串口服務器USR-TCP232-410S使用直流電源適配器12V供電。

  用USB-RS232串口線接電腦和USR-TCP232-410S 232串口。

  410S網口用網線連接電腦網口，電腦Ip和USR-TCp232-410S的Ip設置同一網段。

  二、參數設置

  USR-TCP232-410S網口用網線連接電腦網口，電腦Ip和USR-TCP232-410S的Ip設置同一網段。USR-TCP232-410S默認IP是192.168.0.7。因此電腦設置靜態Ip，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.0.1。

  1、修改IP獲取方式DHCP：

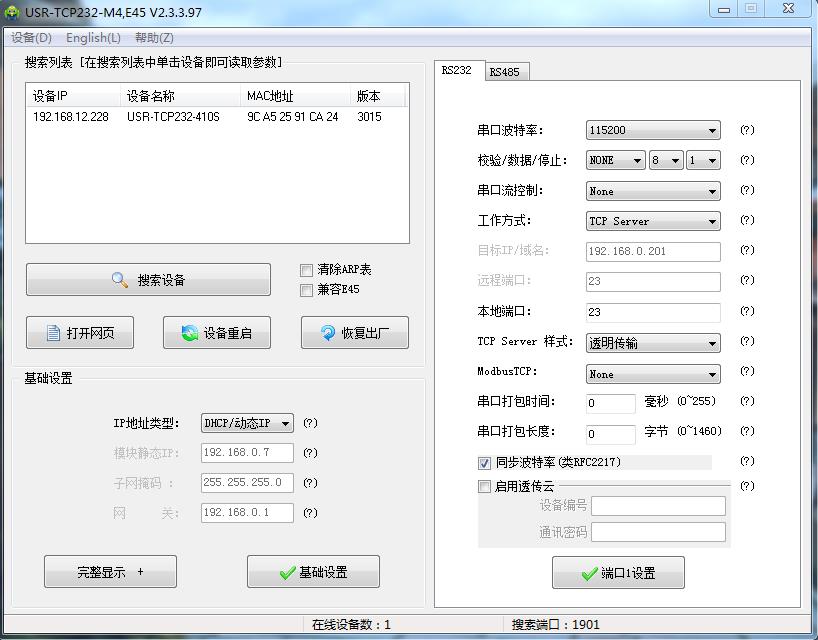

  用M4設置軟件搜索USR-TCP232-410S的IP，192.168.0.7，USR-TCp232-410S用串口設置軟件設置DHCP，動態獲取IP。

  2、連接路由器搜索Ip：

  410S網口用網線接路由器，電腦也連接同一個路由器。用M4設置軟件搜索USR-TCp232-410S的Ip 192.168.12.228

  3、設置參數：

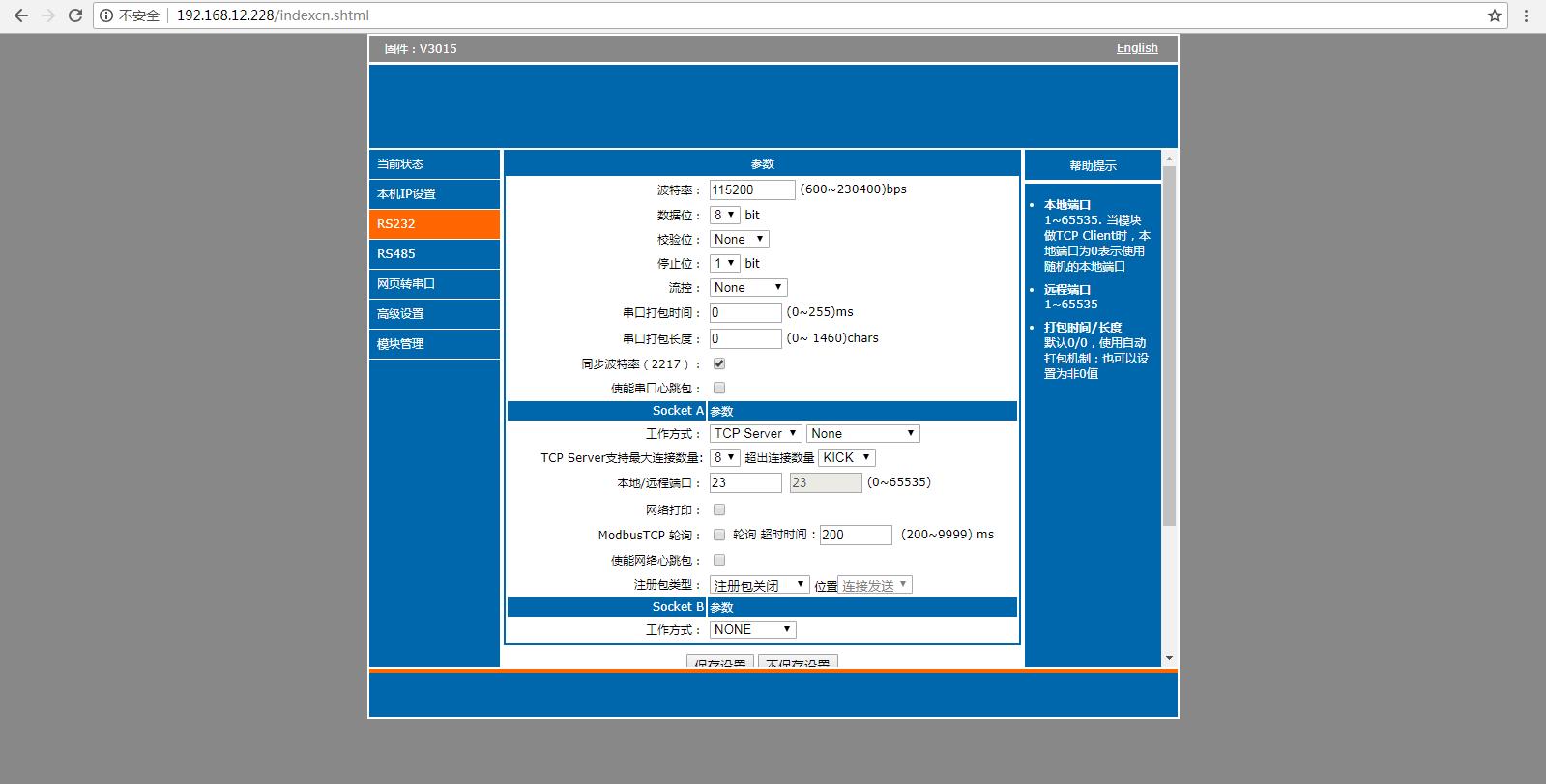

  在瀏覽器輸入410S的Ip，可以登錄410S的內置網頁。工作方式TCp server 本地端口23

  三、數據傳輸調試：

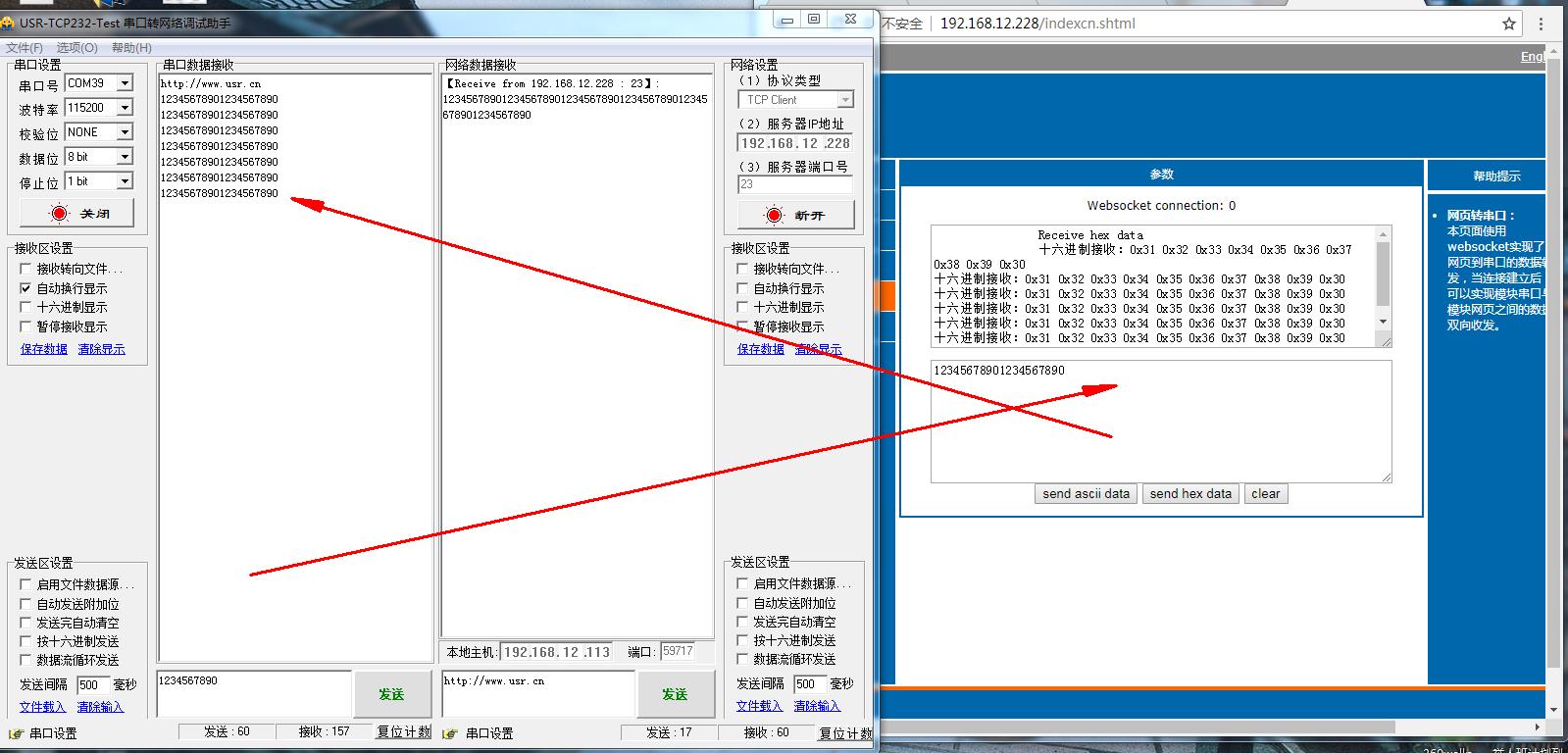

  在電腦下載，并安裝打開USR-TCp232-TEST 串口網絡助手。建立TCp連接，USB-RS232串口線接電腦，就可以實現410S串口和網絡之間數據傳輸。

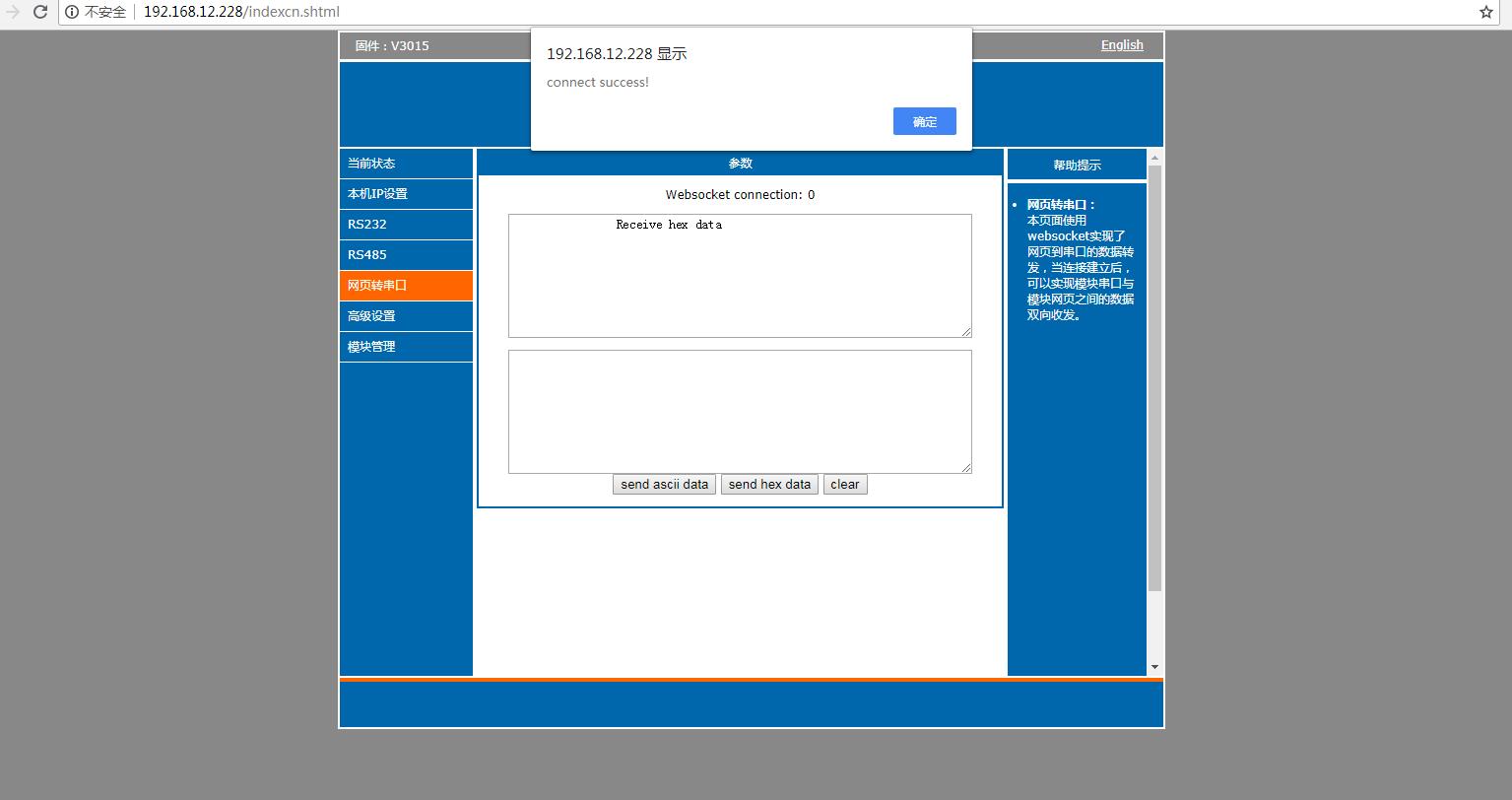

  同時410S網頁打開websocket頁面，顯示連接成功，然后測試串口和websocket之間的數據傳輸。

  備注：410S websocket 只用于232串口，485串口不支持。
