WIFI模塊支持內置天線選項,當客戶選擇內置天線時,需要遵守以下內置天線注意事項和模組放置位置總體規則:
在用戶的PCB板上,與紅色區域(6X8MM)對應的區域不能放置元件和鋪GND;
天線遠離金屬，至少要距離周圍有較高的元器件10MM以上;
天線部分不能被金屬外殼遮擋，塑料外殼需要距離天線至少10MM以上;

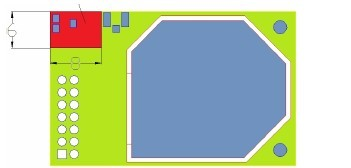

圖 USR-WIFI232-A/B/C內置天線禁布區域
有人科技建議高性能WIFI模塊(如：USR-WIFI232-A/B/C)模組盡可能放置在用戶板的如下區域，以減少對天線和無線信號的影響，同時請咨詢有人科技技術支持人員協助模組的放置和相關區域的Layout設計。
圖 模組建議放置區域
