　　DTU連接組態王軟件,主要用于遠程控制，遠程虛擬串口通信等。以有人的USR-GPRS-730為例， DTU 設備與組態王可以通過以下步驟進行配置。

　　第一，組態王配置。新建一個測試工程，選擇COM口，新建IO設備。

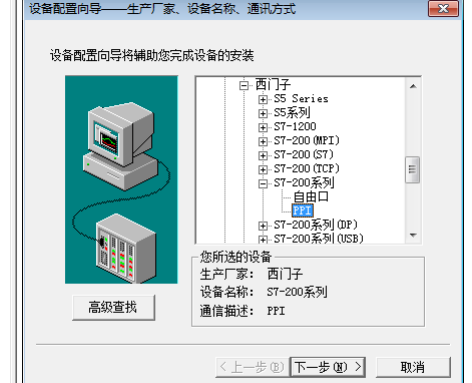

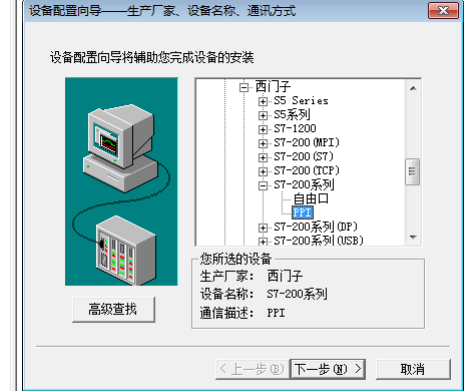

　　1.再設備內選擇西門子s7-200,接口選擇PPI,同時可以給設備自定義命名。

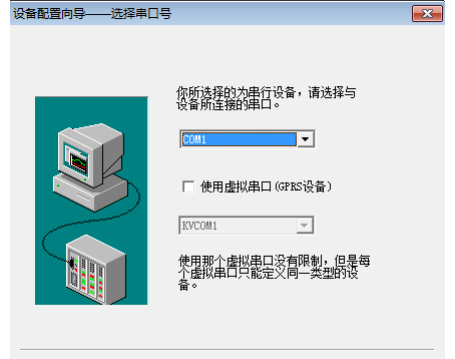

　　2.選擇COM口，需要與后面設置的虛擬串口一致。

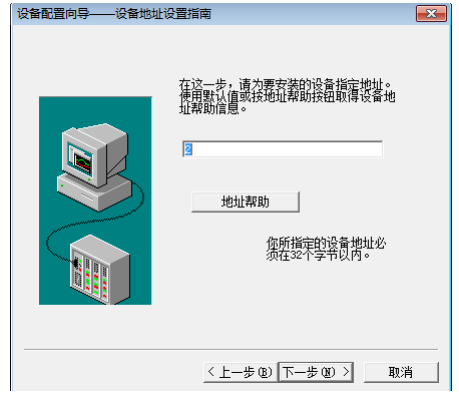

　　3.設置地址，s7-200默認是2

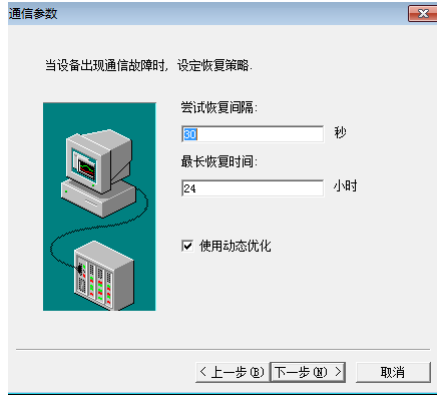

　　4.設置默認參數，按默認通信參數設置就可以

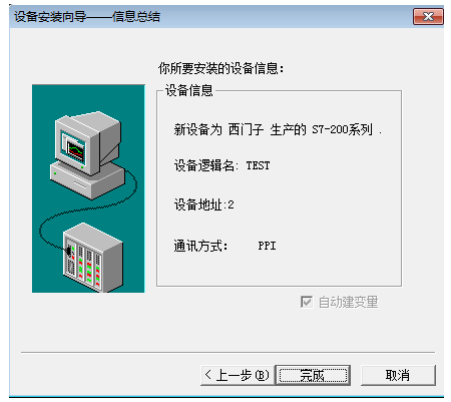

　　5.點擊完成后就成功添加了一個命令為TEST的IO設備

　　第二，定義變量。再數據庫-數字詞典添加變量。

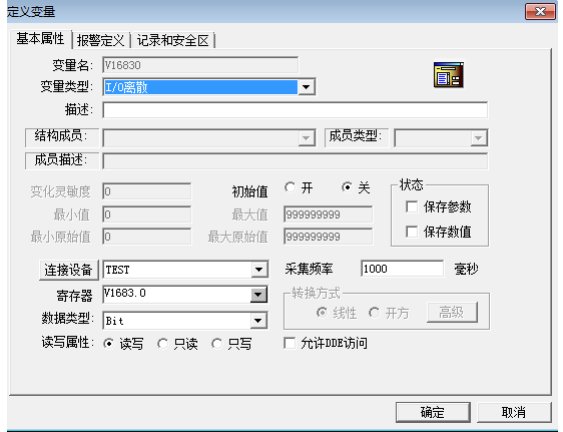

　　1.添加V16830，變量類型為離散，數據類型為Bit。

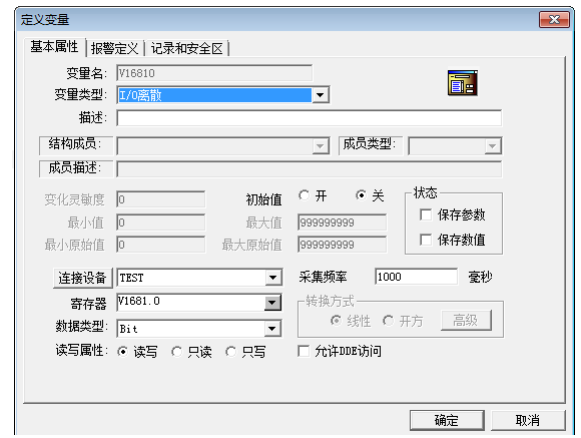

　　2.新增V1681.0，變量類型為離散，數據類型為Bit。

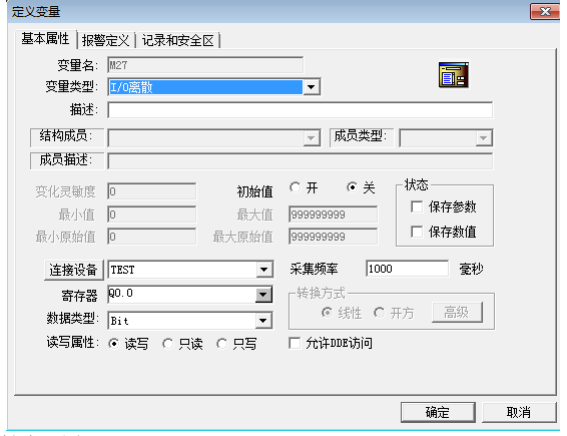

　　3.新增變量M27，變量類型為離散，數據類型為Bit

　　第三，新建組態王畫面

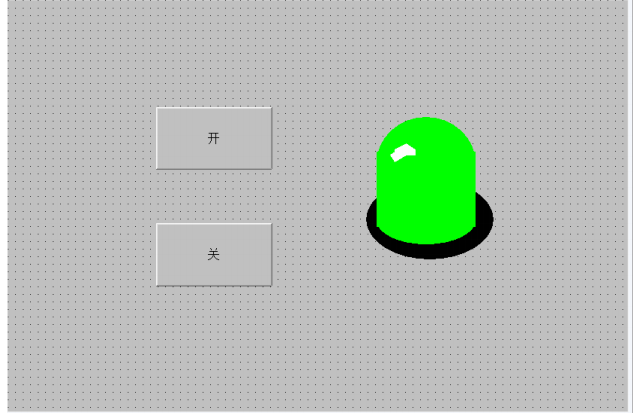

　　1.新建畫面1，添加指示燈和開關按鈕。

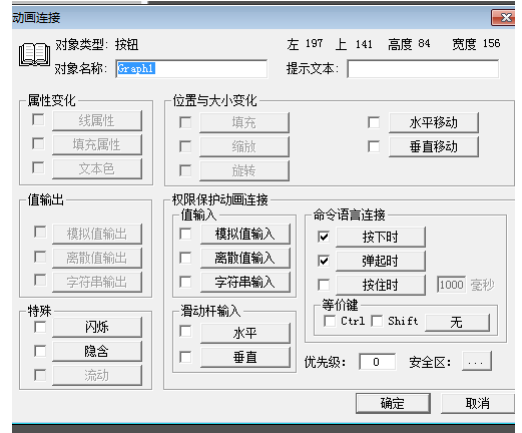

　　2.定義按鈕屬性。

　　第四，透傳云設置。

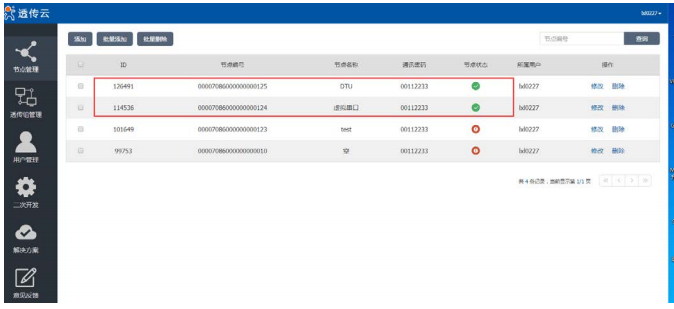

　　1.新增節點設備

　　2.建立透傳組

　　第五，DTU設置。

　　1打開設置軟件，串口和波特率設置與DTU一致，進入配置后，如下：

　　第六，虛擬串口設置

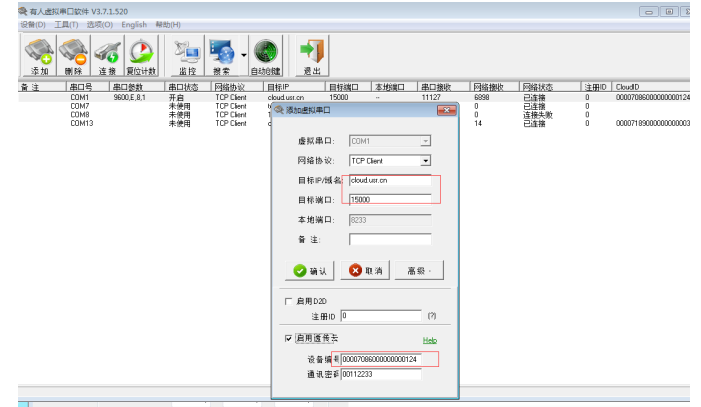

　　打開虛擬串口，新建一個COM口，需要與組態王內設置一致。

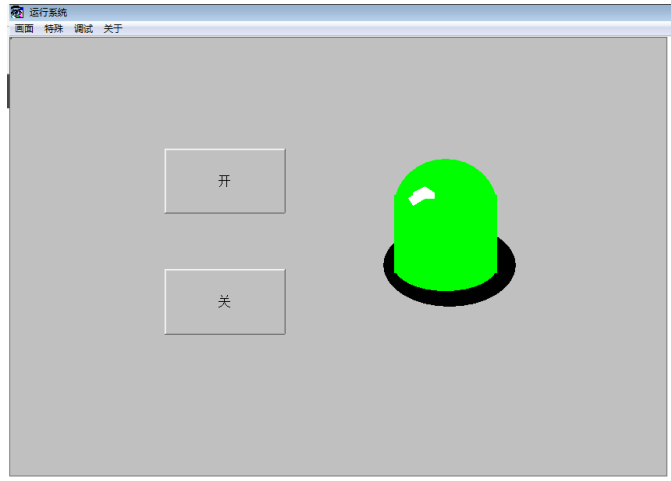

　　第七，通過組態王發送數據至PLC，監控PLC狀態，變綠為正常工作。
